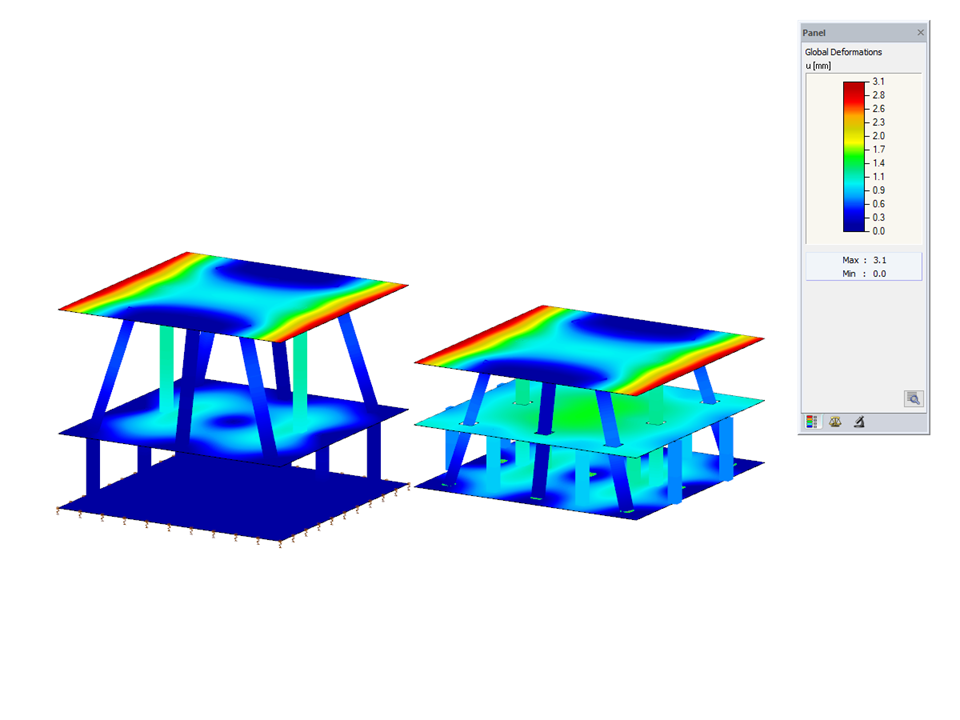

Modelo para la pregunta frecuente 4616 - Falso techo
| Número de nudos | 141 |
| Número de líneas | 99 |
| Número de barras | 43 |
| Número de superficies | 6 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 4 |
| Dimensiones | 26,000 x 10,000 x 8,000 m |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
