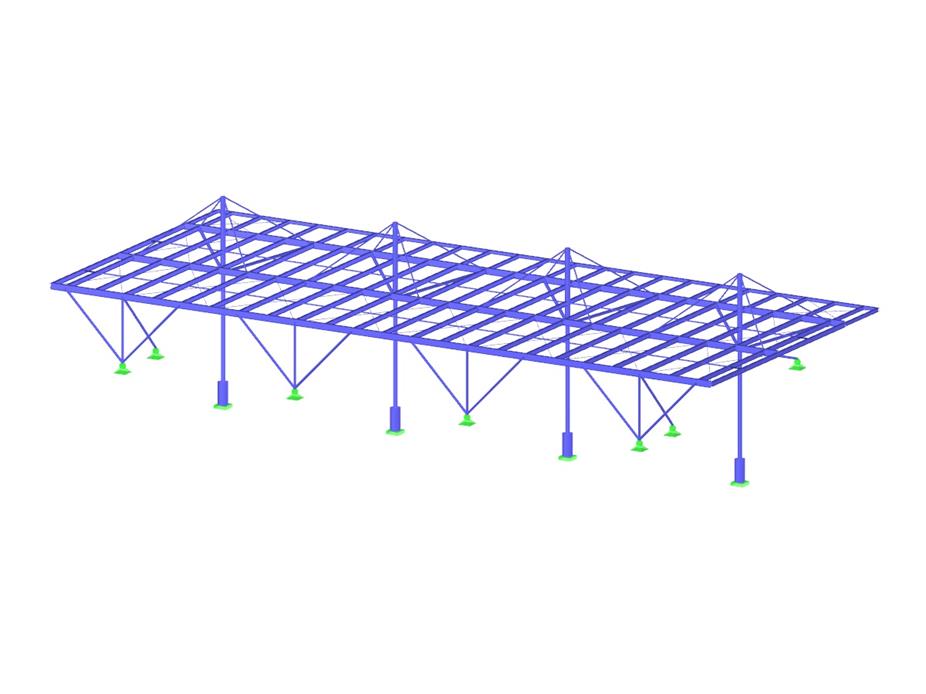

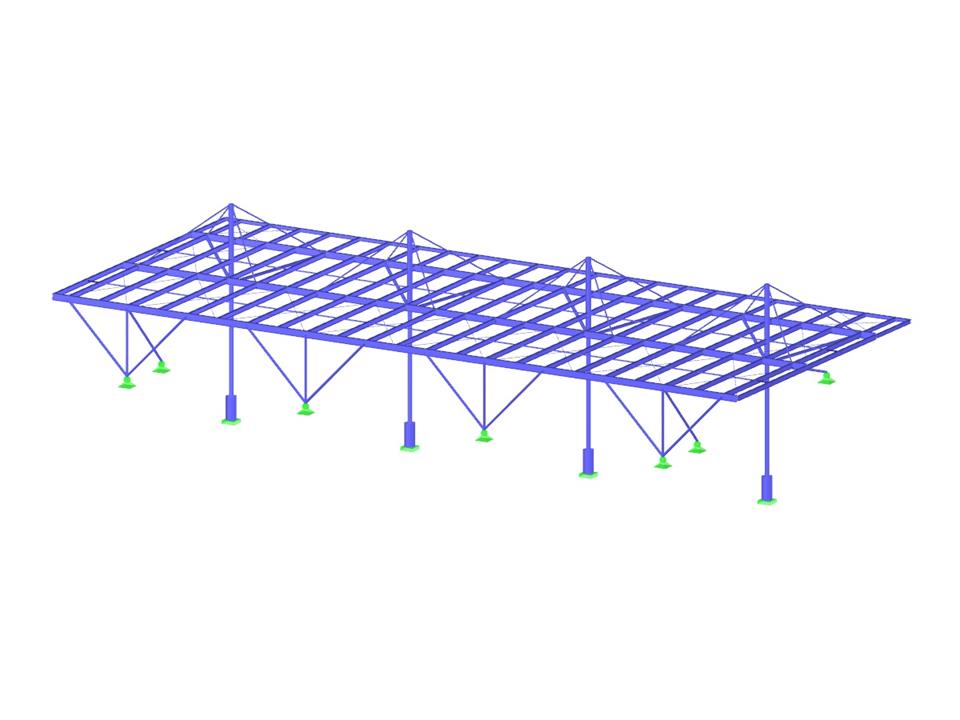

Pabellón A
| Número de nudos | 173 |
| Número de líneas | 355 |
| Número de barras | 355 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 12 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 205.671 t |
| Dimensiones | 69,000 x 19,500 x 30,200 m |
