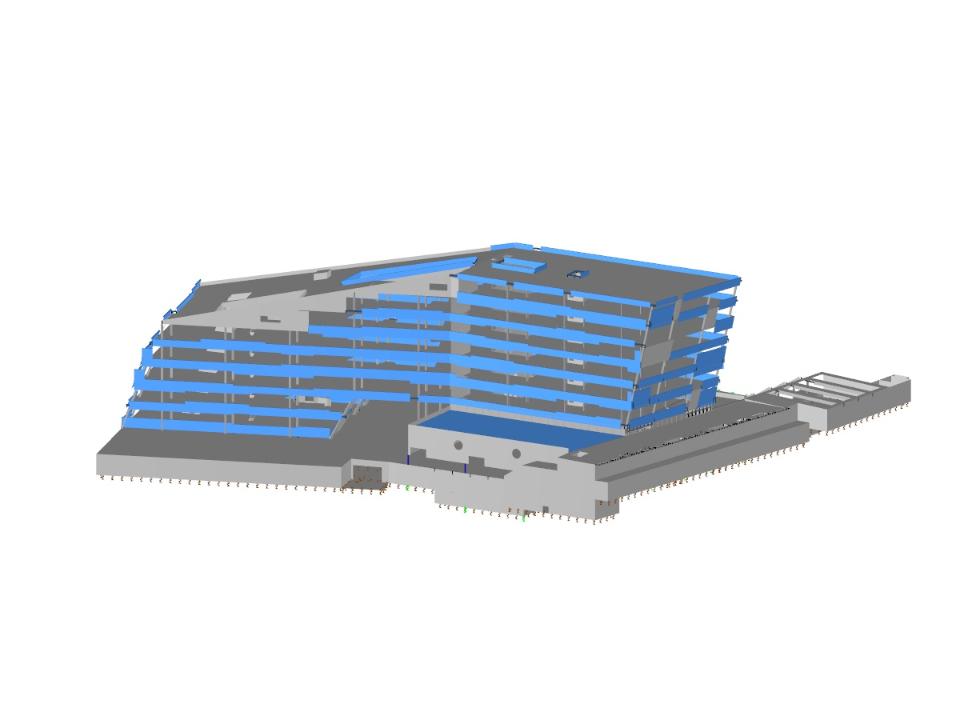

Elemento 3 del parque científico en Linz, Austria
| Número de nudos | 3704 |
| Número de líneas | 5206 |
| Número de barras | 976 |
| Número de superficies | 589 |
| Número de casos de carga | 20 |
| Número de combinaciones de resultados | 12 |
| Peso completo | 26808.580 t |
| Dimensiones | 116,383 x 81,585 x 35,593 m |
| Versión del programa | 4.06.00 |
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto
www.grbv.d_LI.jpg?mw=350&hash=8d0798ecc82a3373de6b95725e19f12fcc28e275)
www.ingena.info.png?mw=350&hash=055c3efe53bb424b6a827d7883005d8655288a0b)
El coeficiente θ se calcula con la siguiente fórmula:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
