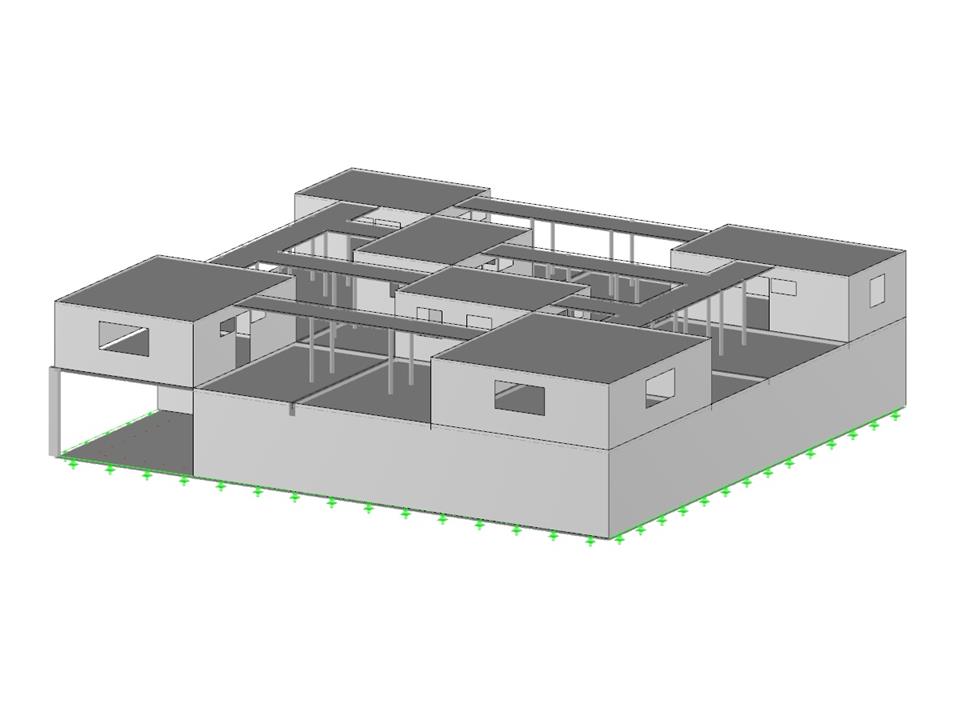

Edificio
| Número de nudos | 357 |
| Número de líneas | 396 |
| Número de barras | 61 |
| Número de superficies | 33 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1851.473 t |
| Dimensiones | 28,000 x 7,000 x 26,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Preguntas frecuentes (FAQ)
Base de datos de conocimientos
Base de datos de conocimientos
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
En comparación con el complemento RF-STABILITY (RFEM 5) y RSBUCK (RSTAB 8) , se han agregado las siguientes características nuevas para RFEM 6/RSTAB 9:
- Activación como una propiedad de un caso de carga o combinación de carga
- Activación automatizada del cálculo de estabilidad mediante asistentes de combinación para varias situaciones de carga en un solo paso
- Aumento de carga incremental con criterios de terminación definidos por el usuario
- Modificación de la normalización de la forma del modo propio sin volver a calcular
- Tablas de resultados con opción de filtro
- Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
- Análisis no lineal de estabilidad
- Consideración opcional de los esfuerzos axiles del pretensado inicial
- Cuatro solucionadores de ecuaciones para el cálculo eficaz de varios modelos estructurales
- Consideración opcional de las modificaciones de rigidez en RFEM/RSTAB
- Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
- Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)
- Visualización del modo de estabilidad
- Base para la determinación de la imperfección
Si hay un caso de carga o una combinación de carga en el programa, se activa el cálculo de estabilidad. Puede definir otro caso de carga para considerar, por ejemplo, el pretensado inicial.
Para esto, debe especificar si desea realizar un análisis lineal o no lineal. Dependiendo del caso de aplicación, puede seleccionar un método de cálculo directo, como el método de Lanczos o el método de iteración ICG. Las barras que no están integradas en superficies se visualizan generalmente como elementos de barras con dos nudos de elementos finitos. Con tales elementos, el programa no puede determinar el pandeo local de barras individuales. Es por eso que' tiene la opción de dividir las barras automáticamente.
