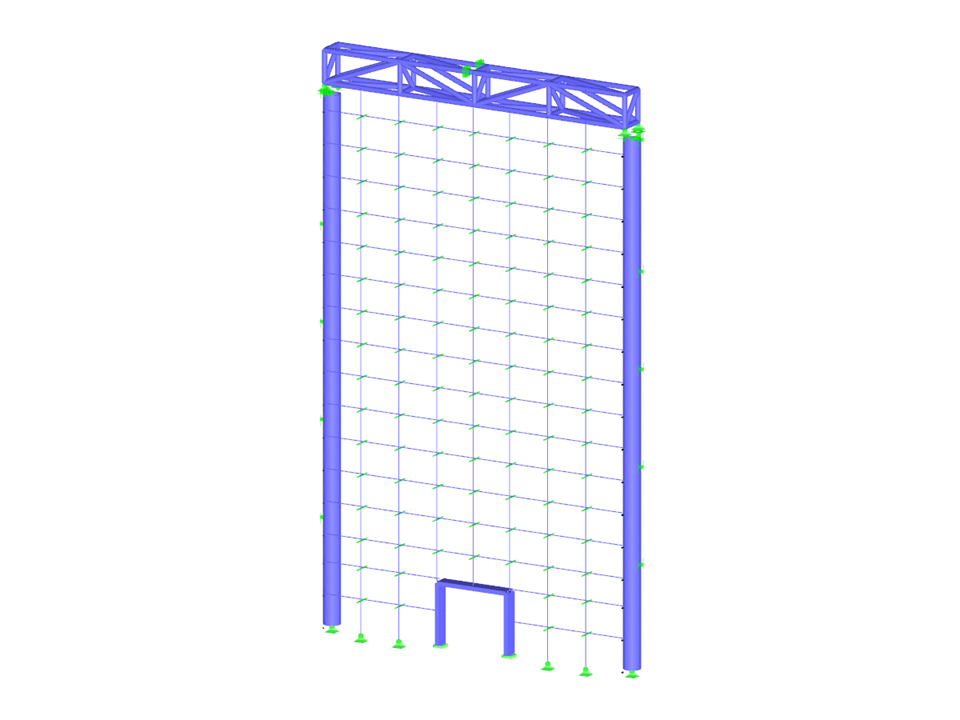

Fachada de la red de cable
| Número de nudos | 507 |
| Número de líneas | 1018 |
| Número de barras | 661 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Peso completo | 46.040 t |
| Dimensiones | 15,829 x 1,681 x 27,101 m |
| Versión del programa | 5.08.01 |
Seminario web
Seminario web
Formación en línea
Formación en línea
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Proyecto de cliente
Dlubal_KohlA_]_LI.jpg?mw=350&hash=5e0bf8d59d91aaa767fa193a08a18d93cb2175d5)
En el caso del cálculo global, se asigna a cada superficie la rigidez calculada en base a la selección de la composición y geometría del vidrio de cada superficie. El cálculo se realiza entonces usando la teoría de placas. Se puede elegir si se quiere considerar o no el acoplamiento a cortante para capas.
Si se selecciona el cálculo local, se puede especificar el cálculo 2D o 3D. El cálculo bidimensional significa que el vidrio de una capa o laminado se modela como una superficie, cuyo espesor se calcula sobre la base de la estructura seleccionada y la geometría del vidrio (utilizando la teoría de placas). Como en el cálculo global, se puede considerar o no el acoplamiento a cortante para capas.
Durante el cálculo 3D, se utilizan sólidos en el modelo, los cuales sustituyen cada capa de composición. De esta forma, los resultados son más precisos, pero el cálculo puede llevar más tiempo.
Se puede modelar vidrio aislante sólo cuando se realiza un cálculo local. La capa de gas siempre se modela como un elemento sólido, por lo que es necesario diseñar partes de vidrio aislante individuales independientemente de la estructura circundante. La ley de los gases ideales (ecuación térmica del estado de los gases ideales) se considera para el cálculo y el análisis de tercer orden.
En el módulo adicional, seleccione las superficies a calcular (por ejemplo, utilizando la función Seleccionar). La geometría del panel de vidrio, así como las cargas, se importan del modelo de RFEM.
Luego, debe decidir si el cálculo se debe realizar sin la influencia de la estructura circundante (cálculo local) o considerando esta influencia (cálculo global). Si selecciona el cálculo local, cada superficie seleccionada para el cálculo se separa del modelo y se calcula por separado.
El cálculo global considera la estructura completa, incluyendo los paneles de vidrio introducidos. Todos los datos de la composición del vidrio y las propiedades del vidrio de las capas individuales se deben definir en las ventanas de entrada de datos de RF-GLASS. Puede seleccionar capas de tipo vidrio, lámina y gas. El material deseado se puede importar directamente desde la biblioteca, que contiene una gran cantidad de materiales.
Todos los parámetros de las capas individuales, incluyendo sus espesores, son editables. Además, puede crear una serie de composiciones en RF-GLASS, lo que le permite diseñar diferentes tipos de vidrio juntos.
Para el vidrio aislante, puede considerar las cargas externas, así como las cargas debidas a la temperatura, la presión atmosférica y los cambios de altitud para el análisis. El módulo calcula estas cargas automáticamente en base a los parámetros de carga climática. Si selecciona el tipo de cálculo local, es necesario definir los apoyos en línea, los apoyos en nudos y las barras de contorno de las superficies en RF-GLASS. Estos apoyos y barras se consideran solo en RF-GLASS y no tienen influencia en el modelo creado en RFEM.
Después del cálculo, los resultados se muestran en ventanas de resultados claramente organizadas. De esta manera, se puede encontrar fácilmente la razón de tensiones máxima. También se muestra el diagrama de tensiones por espesor de composición.
Además, RF-GLASS muestra una lista de piezas y, para el vidrio aislante, la presión del gas. Es posible mostrar los resultados gráficamente en el modelo de RFEM.
Tanto las tablas de entrada como las de resultados de RF-GLASS, incluidos los gráficos, se pueden agregar al informe de RFEM. Además, es posible exportar todas las tablas a MS Excel.
- Cálculo de vidrio de una capa o laminado, así como vidrio aislante con capa de gas
- diseño de vidrio curvado
- Opción para seleccionar el cálculo local sin tener en cuenta la influencia de una estructura circundante o el cálculo global con respecto a la influencia de una estructura completa
- Cálculo de tensiones límite según DIN 18008:2010-12 o TRLV:2006-08
- Asignación de cargas a clases de duración de carga
- Amplia biblioteca de materiales que incluye todos los tipos comunes de vidrio, láminas y gases según las normas DIN 18008:2010-12, E DIN EN 13474 y TRLV:2006-08
- Consideración opcional del acoplamiento a cortante de capas
- Consideración de las cargas climáticas
- Cálculo según el análisis estático lineal o análisis no lineal según el análisis de grandes deformaciones. análisis
- Análisis de tensiones, cálculo del estado límite último, cálculo del estado límite de servicio
- Representación gráfica de todos los resultados en RFEM
- Posibilidad de filtrar resultados y escalas de colores en las tablas de resultados
- Exportación directa de datos a MS Excel
