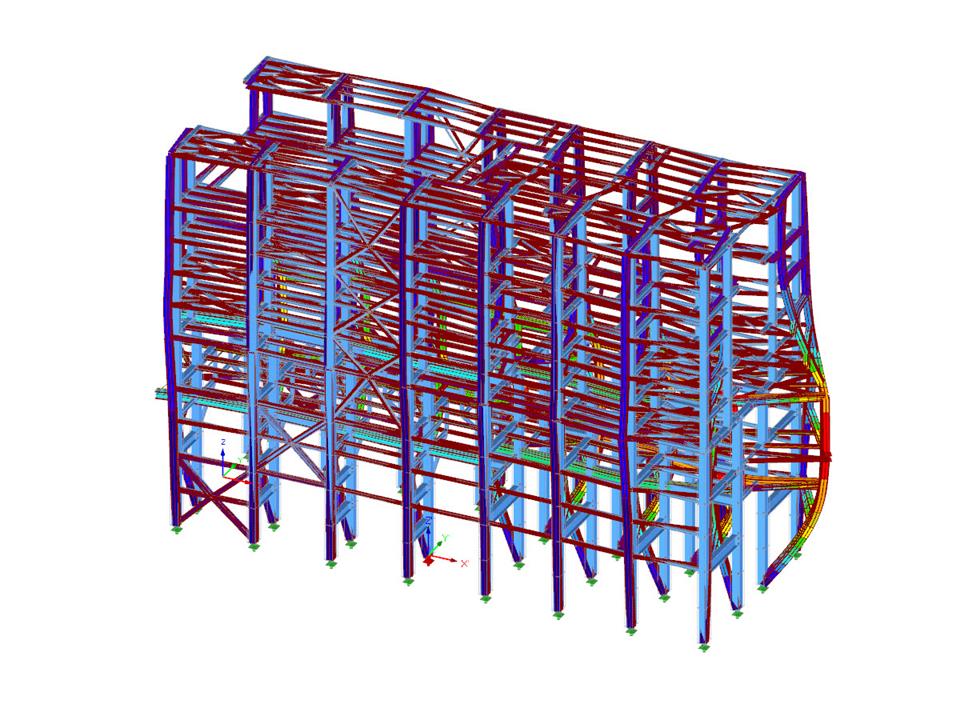

Estructura de acero para el almacén de gran altura
| Número de nudos | 717 |
| Número de líneas | 1454 |
| Número de barras | 1454 |
| Número de casos de carga | 18 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 517.082 t |
| Dimensiones | 39,261 x 14,313 x 27,656 m |
| Versión del programa | 5.24.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
