Modelo utilizado en

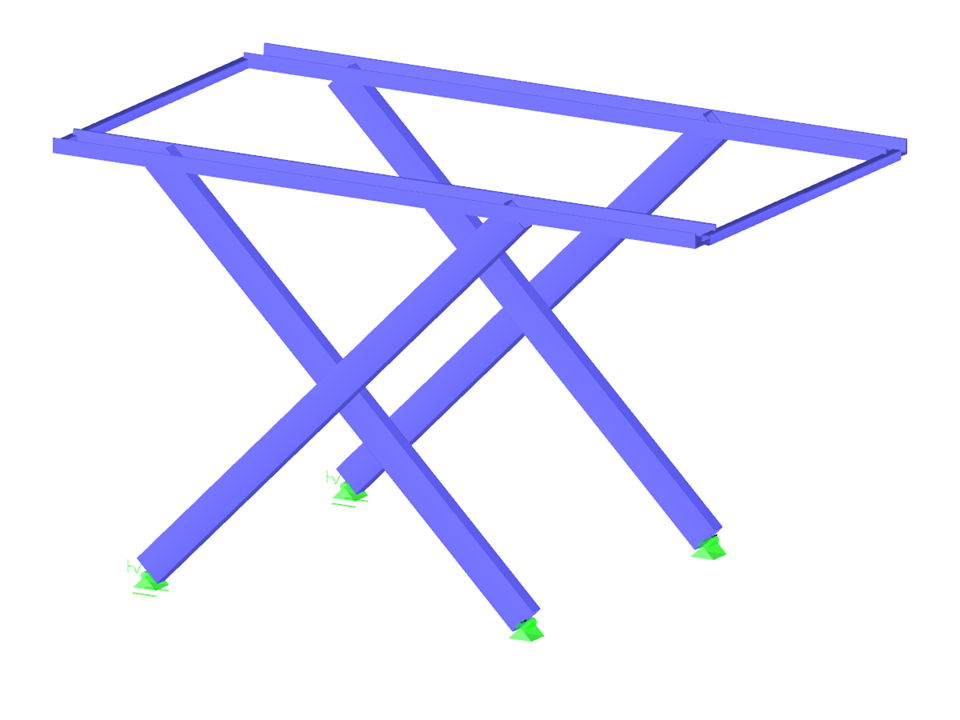

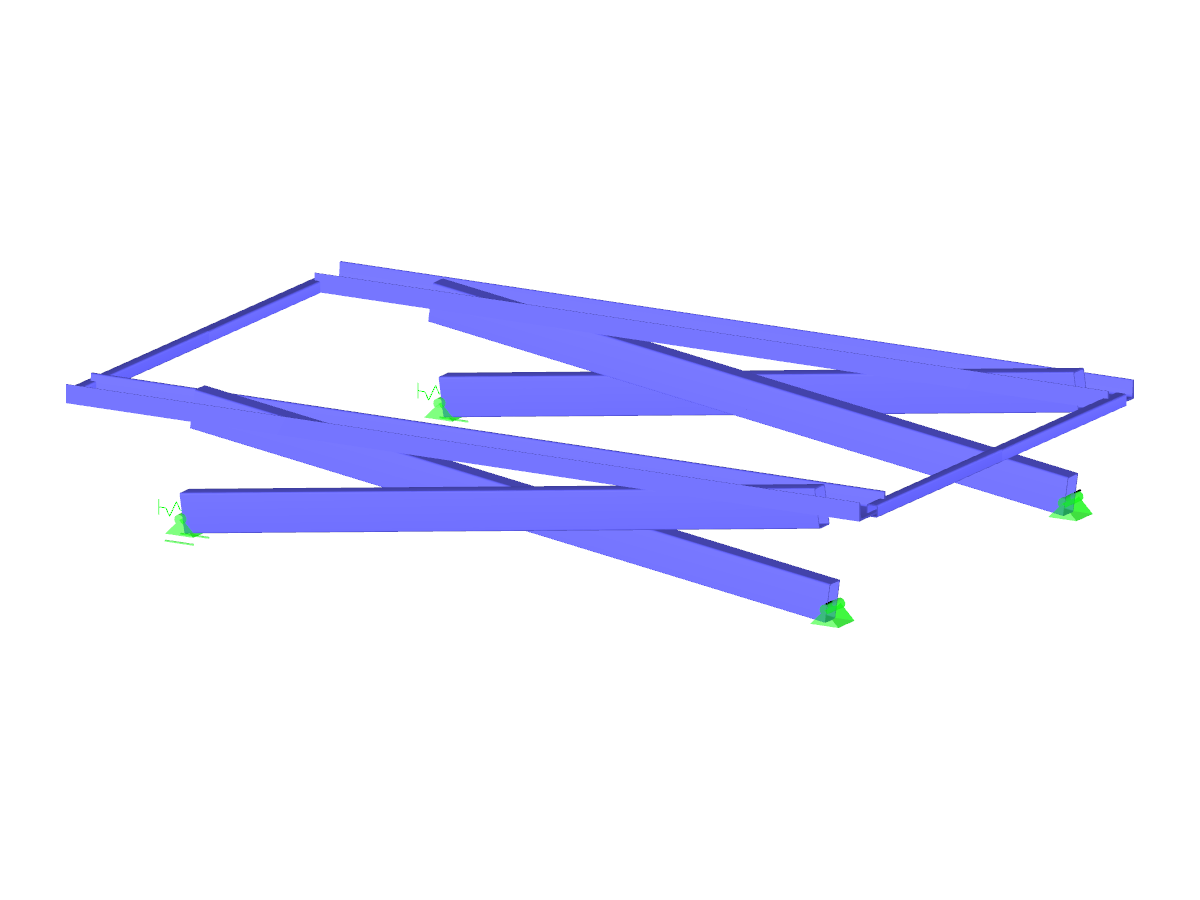

Elevadora de tijera | Extendida
Número de nudos | 26 |
Número de líneas | 28 |
Número de barras | 28 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.403 t |
Dimensiones | 3,500 x 2,000 x 1,880 m |
