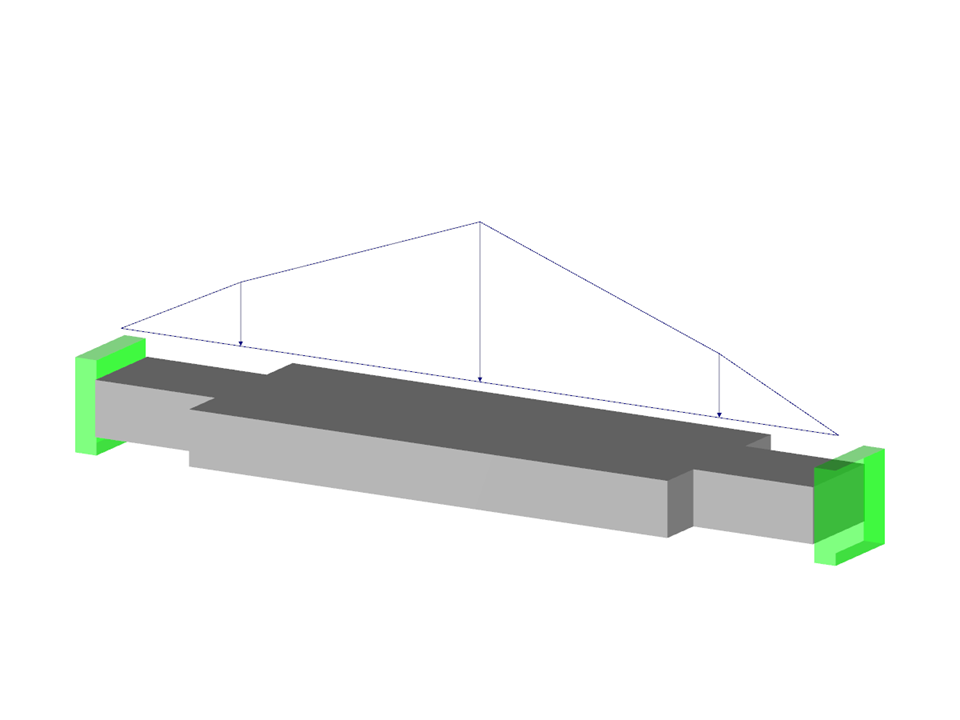

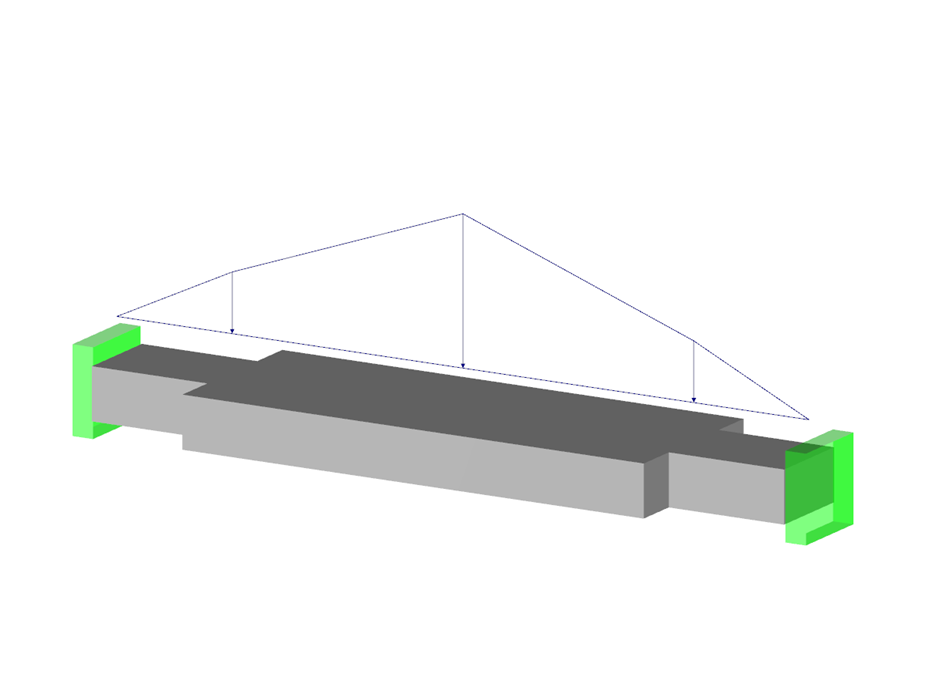

Sistema equivalente para vigas de techo
| Número de nudos | 7 |
| Número de líneas | 7 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 16 |
| Número de combinaciones de resultados | 4 |
| Dimensiones | 4,200 x 0,000 x 7,275 m |
