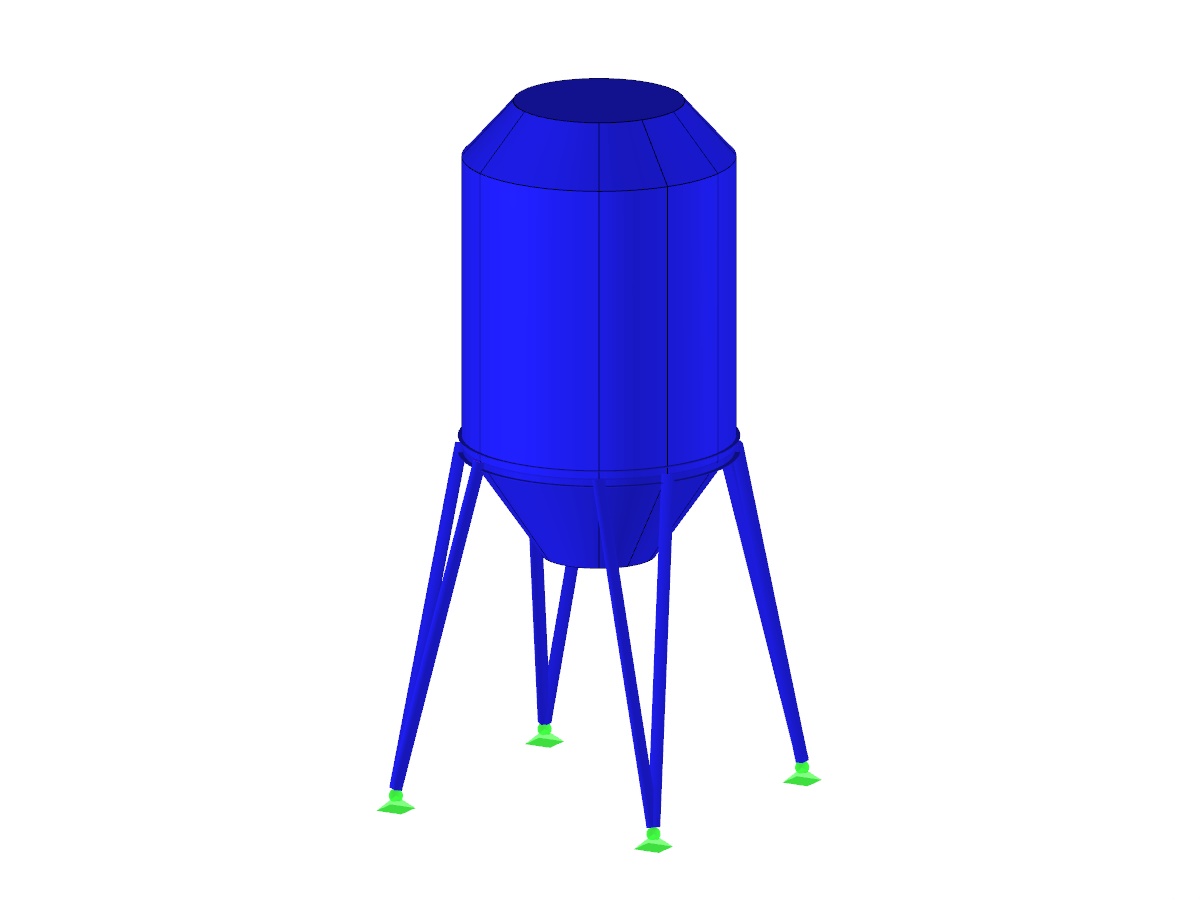

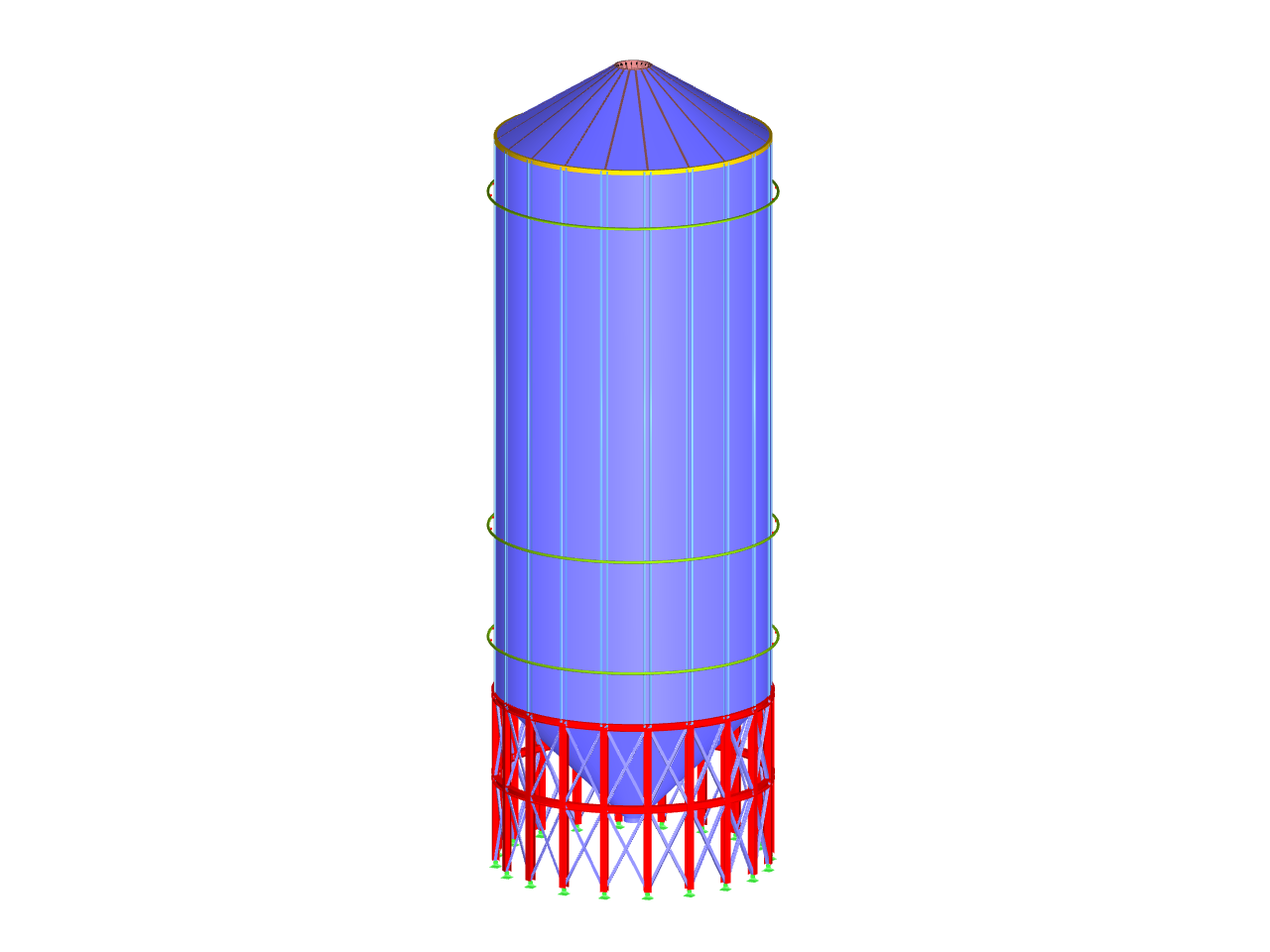

Estabilidad de tanque de acero
Número de nudos | 129 |
Número de líneas | 99 |
Número de superficies | 65 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 1 |
Peso completo | 0.245 t |
Dimensiones | 1,257 x 1,265 x 2,163 m |
Versión del programa | 5.24.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
En comparación con el complemento RF-STABILITY (RFEM 5) y RSBUCK (RSTAB 8) , se han agregado las siguientes características nuevas para RFEM 6/RSTAB 9:
- Activación como una propiedad de un caso de carga o combinación de carga
- Activación automatizada del cálculo de estabilidad mediante asistentes de combinación para varias situaciones de carga en un solo paso
- Aumento de carga incremental con criterios de terminación definidos por el usuario
- Modificación de la normalización de la forma del modo propio sin volver a calcular
- Tablas de resultados con opción de filtro
En comparación con el módulo adicional RF- STAGES (RFEM 5), se han agregado las siguientes características nuevas al Análisis de fases de construcción (CSA)]] para RFEM 6:
- Consideración de las fases de construcción a nivel de RFEM
- Integración del análisis de la fase de construcción en la combinatoria en RFEM
- Se admiten elementos estructurales adicionales, como articulaciones lineales
- Análisis de procesos constructivos alternativos en un modelo
- Reactivación de elementos
¿Ha activado el complemento Análisis dependiente del tiempo (TDA)? Muy bien, ahora puede agregar datos de tiempo a los casos de carga. Después de haber definido el inicio y el final de la carga, se tiene en cuenta la influencia de la fluencia al final de la carga. El programa le permite modelar efectos de fluencia para estructuras de pórticos y cerchas hechas de hormigón armado.
En este caso, el cálculo se realiza de forma no lineal según el modelo reológico (modelo de Kelvin y Maxwell).
¿El cálculo tuvo éxito? Ahora puede mostrar los esfuerzos internos determinados en tablas y gráficos, y considerarlos en el cálculo.
