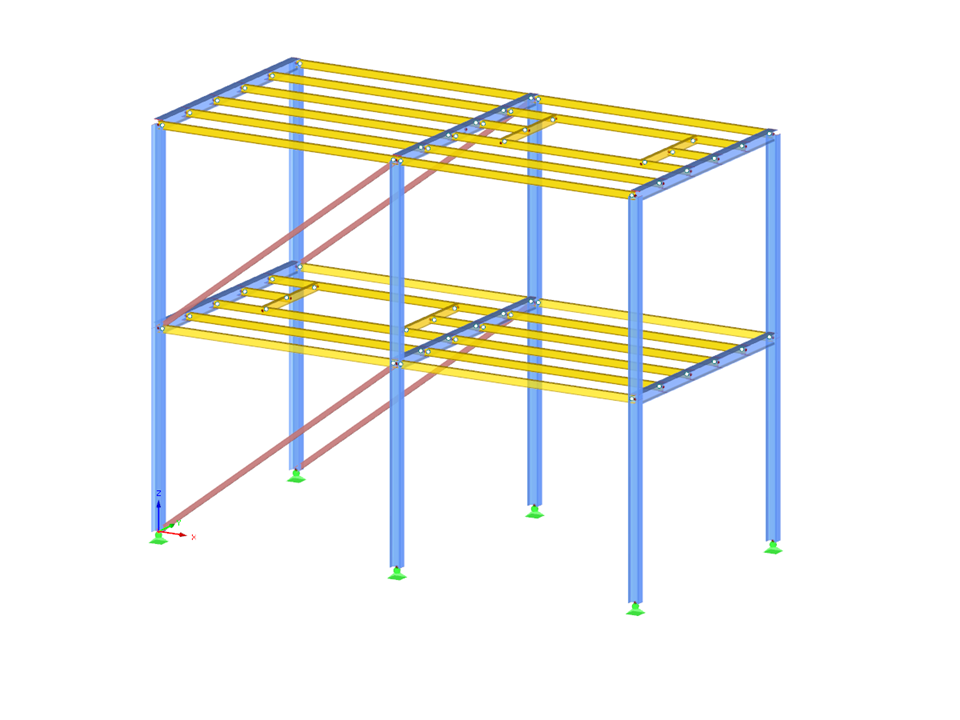

Este modelo se utilizó para el vídeo tutorial del estudiante sobre Análisis lineal en el dominio del tiempo.
Estructura de acero del edificio
| Número de nudos | 55 |
| Número de líneas | 89 |
| Número de barras | 89 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 6.326 t |
| Dimensiones | 10,363 x 7,925 x 5,182 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
