Manual en línea de RFEM | Superficies
Este modelo se utiliza para un tutorial para estudiantes como un ejemplo de cómo introducir los datos de entrada necesarios para diseñar barras de acero en el módulo adicional RF-STEEL AISC.

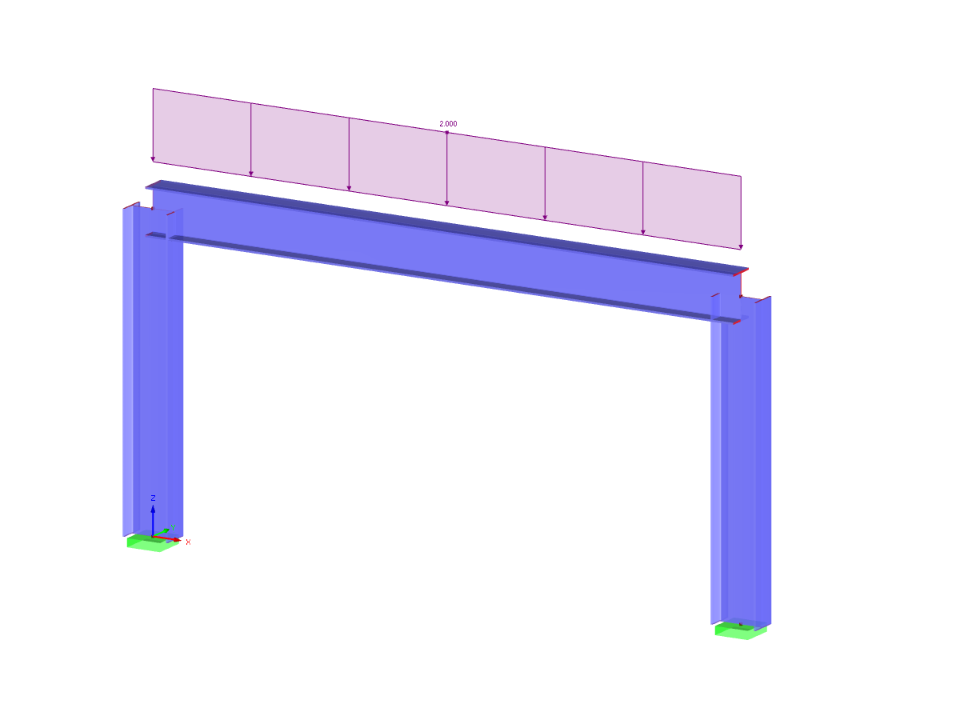

Pórtico de acero
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1.562 t |
| Dimensiones | 6,096 x 3,048 x 0,000 m |
