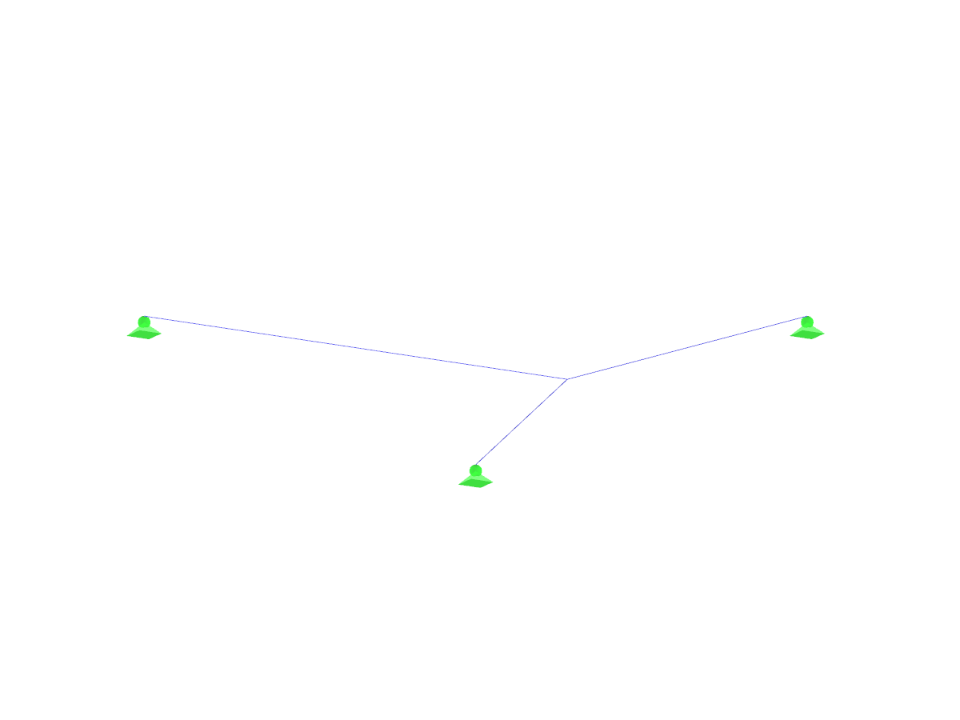

Estructura de cables calculada en RFEM, software para análisis estructural.
Estructura de cables
Número de nudos | 9 |
Número de líneas | 7 |
Número de barras | 3 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.009 t |
Dimensiones | 10,000 x 0,000 x 10,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
En comparación con el módulo adicional RF-FORM-FINDING (RFEM 5), el programa incluye:\} se han agregado las siguientes características nuevas para RFEM 6:
- Especificación de todas las condiciones de contorno de carga de la búsqueda de forma en un caso de carga
- Almacenamiento de los resultados de la búsqueda de forma como estado inicial para un análisis posterior del modelo
- Asignación automática del estado inicial de la búsqueda de forma mediante asistentes de combinación para todas las situaciones de carga de una situación de proyecto
- Condiciones de contorno adicionales de la geometría de la búsqueda de forma para barras (longitud sin tensar, flecha vertical máxima, flecha vertical en el punto bajo)
- Condiciones de contorno de la carga de búsqueda de forma adicionales para barras (fuerza máxima en la barra, fuerza mínima en la barra, componente de tracción horizontal, tracción en el extremo i, tracción en el extremo j, tracción mínima en el extremo i, tracción mínima en el extremo j)
- Tipos de material "Tela" y "Lámina" en la biblioteca de materiales
- Búsquedas de forma paralelas en un modelo
- Simulación de estados de búsqueda de forma de construcciones secuenciales en conexión con el complemento de Análisis de fases de construcción (CSA)
En comparación con el módulo adicional RF-/STEEL Warping Torsion (RFEM 5/RSTAB 8), se han agregado las siguientes características nuevas al complemento Alabeo por torsión (7 GDL) para RFEM 6/RSTAB 9:
- Integración completa en el entorno de RFEM 6 y RSTAB 9
- El 7º grado de libertad se considera directamente en el cálculo de barras en RFEM/RSTAB en todo el sistema
- Ya no es necesario definir las condiciones de apoyo o las rigideces elásticas para el cálculo en el sistema equivalente simplificado
- Es posible la combinación con otros complementos, por ejemplo para el cálculo de cargas críticas para pandeo por torsión y pandeo lateral con análisis de estabilidad
- Sin restricción para secciones de acero de paredes delgadas (también es posible calcular, por ejemplo, los momentos de vuelco ideales para vigas con secciones de madera maciza)
En comparación con el módulo adicional RF-/DYNAM Pro - Natural Vibrations (RFEM 5/RSTAB 8), se han agregado las siguientes características nuevas al complemento Análisis modal para RFEM 6/RSTAB 9:
- Coeficientes de combinación preestablecidos para varias normas (EC 8, ASCE, etc.)
- Omisión opcional de masas (por ejemplo, la masa de las cimentaciones)
- Métodos para determinar el número de formas de modo propio (definido por el usuario, automático - para alcanzar factores de masa modales eficaces, automático - para alcanzar la frecuencia natural máxima)
- Salida de masas modales, masas modales eficaces, factores de masa modales y factores de participación
- Salida en tablas y gráfica de masas en puntos de malla
- Varias opciones de escala para las formas del modo propio en el navegador de resultados
En comparación con el módulo adicional RF-/DYNAM Pro - Equivalent Loads (RFEM 5/RSTAB 8), se han agregado las siguientes características nuevas al complemento Análisis del espectro de respuesta para RFEM 6/RSTAB 9:
- Espectros de respuesta de numerosas normas (EN 1998, DIN 4149, IBC 2018, etc.)
- Espectros de respuesta definidos por el usuario o generados a partir de acelerogramas
- Aproximación de los espectros de respuesta relacionados con la dirección
- Los resultados se almacenan de forma centralizada en un caso de carga con niveles subyacentes para garantizar la claridad
- Las acciones de torsión accidentales se pueden considerar automáticamente
- Combinaciones automáticas de cargas sísmicas con los otros casos de carga para su uso en una situación de proyecto accidental
