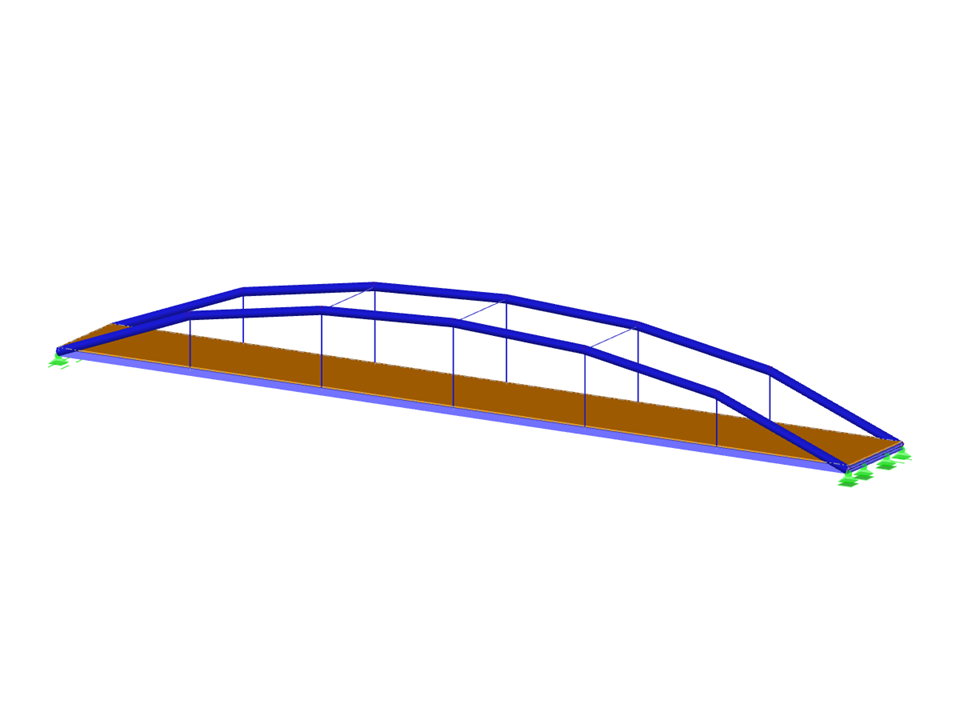

Tesis de graduación 000448 | Cruce del río Neckar - Cálculo estructural y dinámico y construcción de una pasarela de acero para peatones y ciclistas
Cruce del río Neckar
| Número de nudos | 100 |
| Número de líneas | 44 |
| Número de barras | 42 |
| Número de superficies | 1 |
| Número de casos de carga | 18 |
| Número de combinaciones de carga | 20 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 26,107 t |
| Dimensiones | 30,508 x 4,008 x 3,254 m |
| Versión del programa | 5.23.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
