Una cabeza de pilote que consta de dos pilotes con dos pilares fijos.
El archivo para descargar contiene un modelo parametrizado guardado como un bloque (el tipo de archivo *.rfs). Para obtener más información sobre los modelos y bloques parametrizados, consulte el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

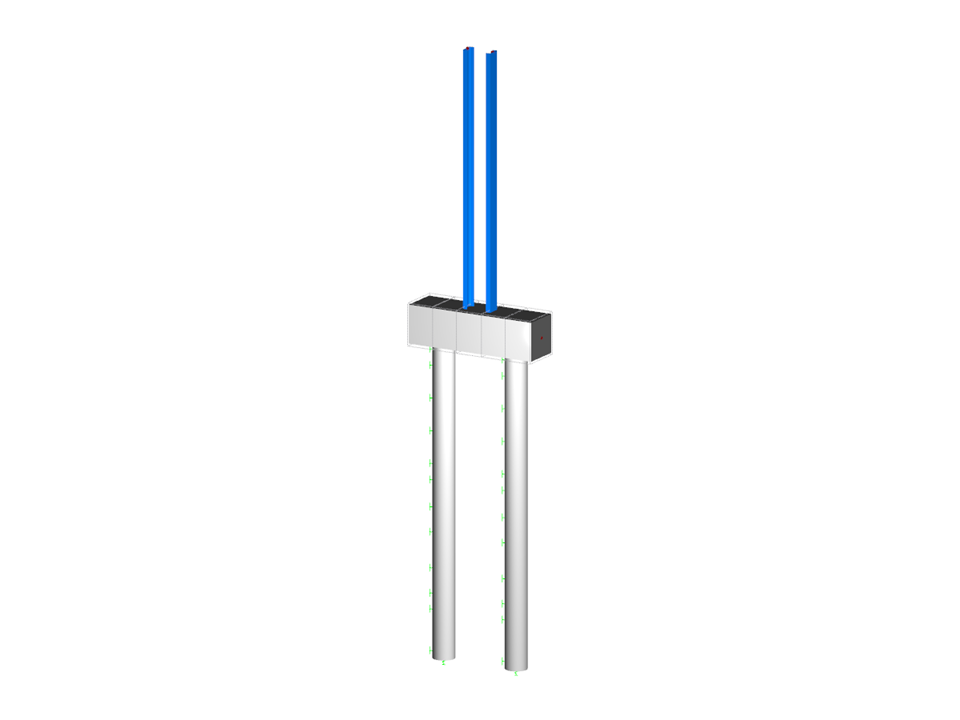

Cabeza de pilote con columnas fijas
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 14 |
Número de líneas | 13 |
Número de barras | 13 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 6.464 t |
Dimensiones | 2,450 x 11,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
