El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

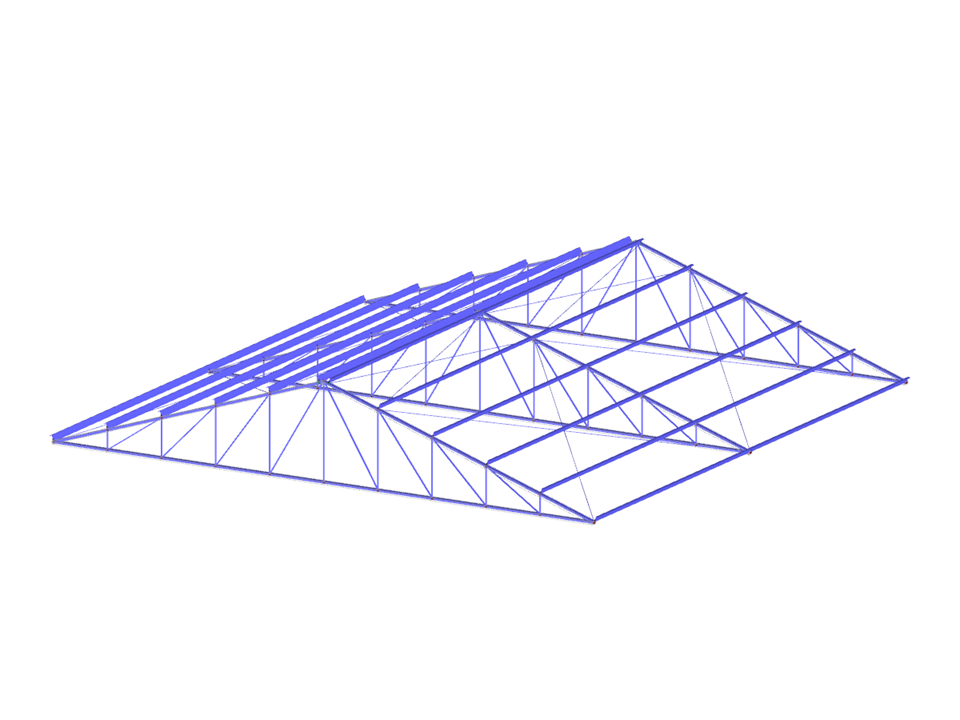

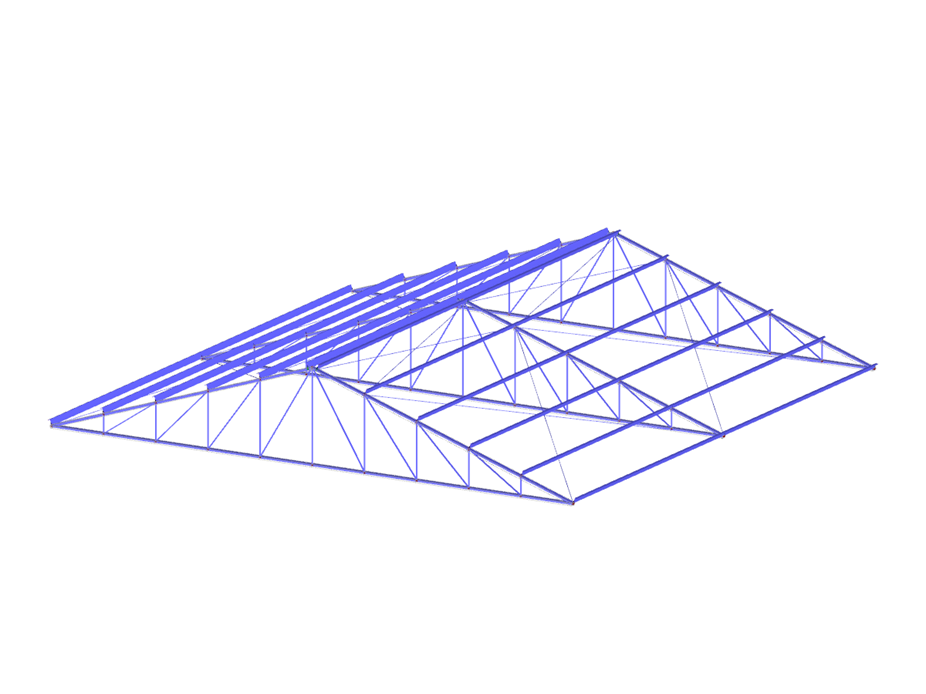

Techo de metal
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 66 |
| Número de líneas | 151 |
| Número de barras | 151 |
| Número de casos de carga | 2 |
| Peso completo | 1.043 t |
| Dimensiones | 12,040 x 12,000 x 2,028 m |
| Versión del programa | 5.18.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
