El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

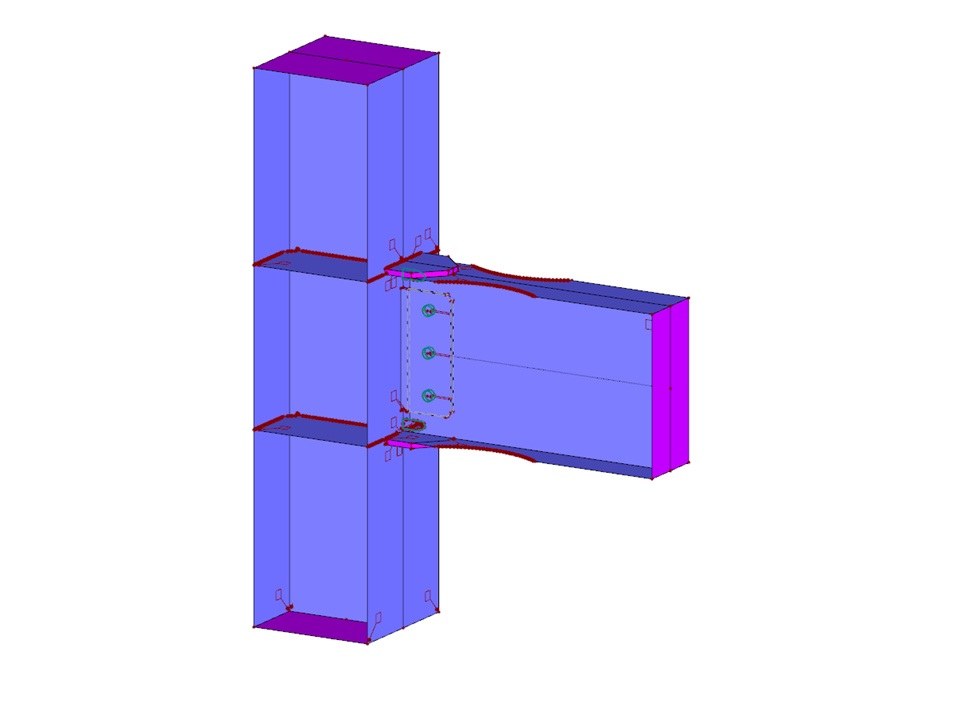

Conexión de hueso de perro
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 146 |
| Número de líneas | 195 |
| Número de barras | 4 |
| Número de superficies | 70 |
| Número de sólidos | 1 |
| Peso completo | 0.303 t |
| Dimensiones | 1,140 x 0,370 x 1,500 m |
| Versión del programa | 5.22.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
