El archivo para descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs o *.rf6). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

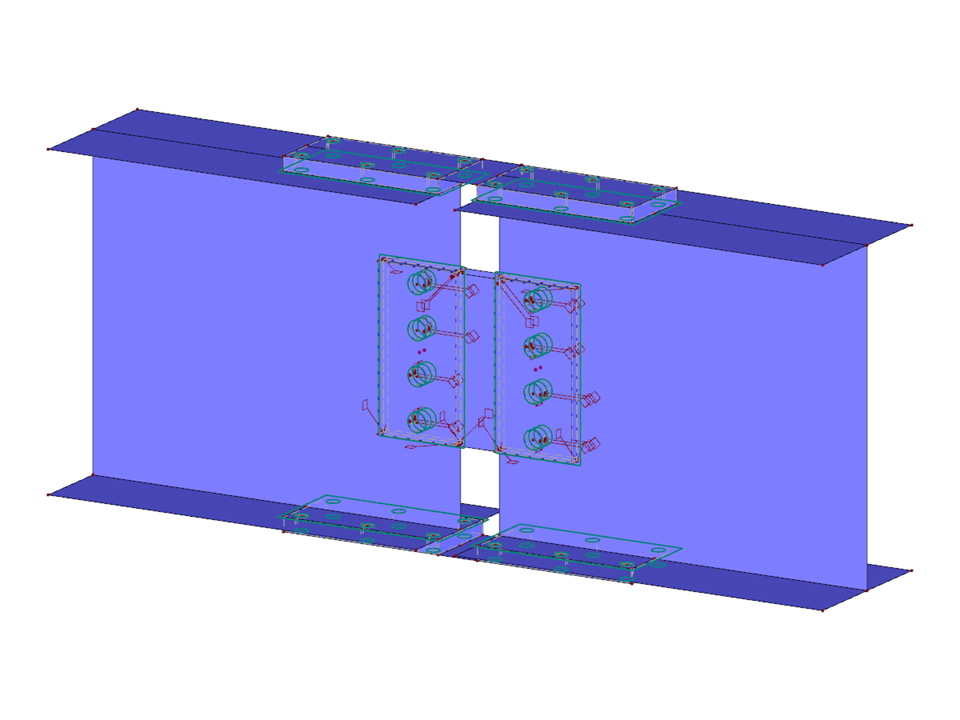

Empalme de viga de metal
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 237 |
| Número de líneas | 287 |
| Número de barras | 40 |
| Número de superficies | 168 |
| Número de sólidos | 8 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.095 t |
| Dimensiones | 1,000 x 0,435 x 0,200 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
