El archivo para descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs o *.rf6). Para obtener más información sobre los modelos y bloques parametrizados, consulte el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

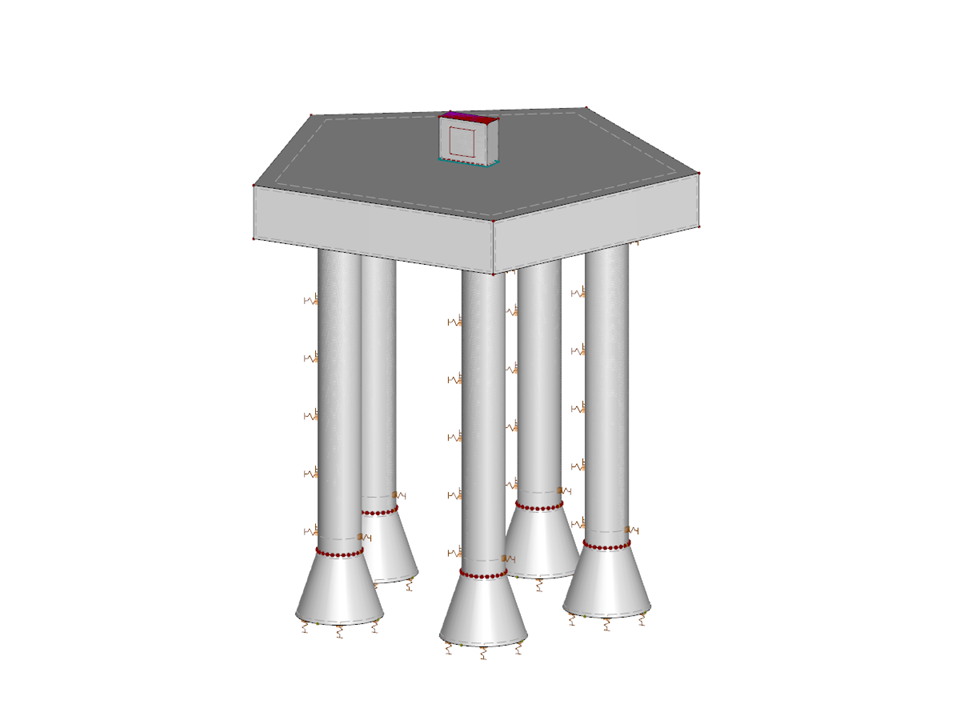

Cabeza de pilote con 5 pilotes
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 55 |
| Número de líneas | 73 |
| Número de barras | 11 |
| Número de superficies | 43 |
| Número de sólidos | 12 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 150.968 t |
| Dimensiones | 8,090 x 9,000 x 7,694 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Característica del producto
Característica del producto
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
