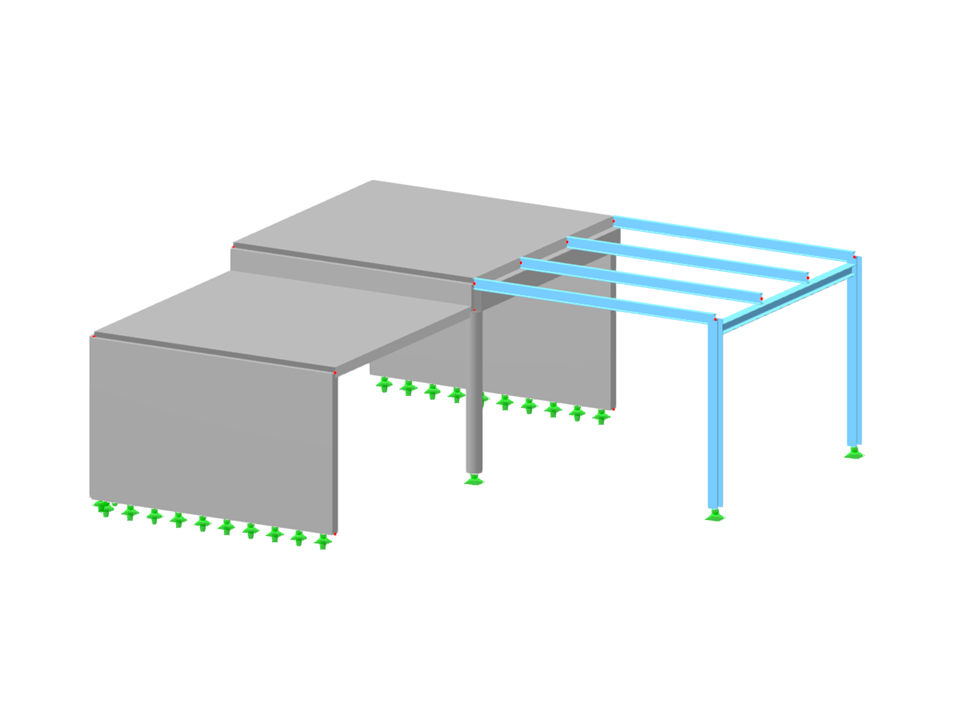

Estructura de hormigón con plataforma de acero adosada
Estructura de hormigón y acero
| Número de nudos | 22 |
| Número de líneas | 26 |
| Número de barras | 9 |
| Número de superficies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 52,976 t |
| Dimensiones | 10,000 x 3,500 x 10,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
