Un modelo creado por el equipo técnico de Dlubal Latam. El modelo también puede estar disponible como un bloque parametrizado en el sitio de Dlubal Latam.

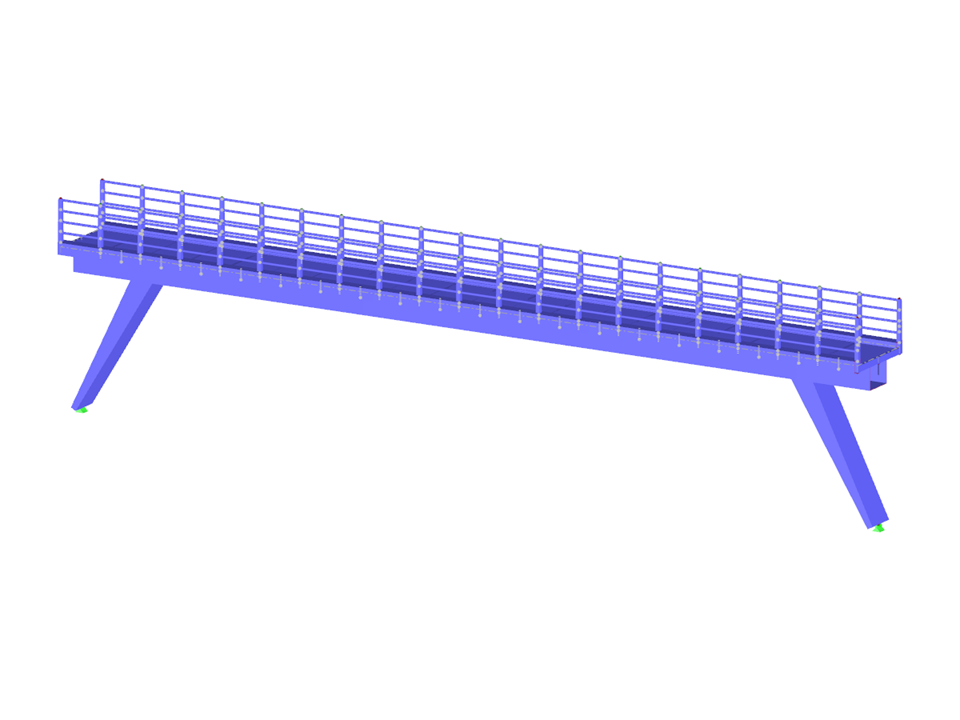

puente peatonal
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 277 |
| Número de líneas | 162 |
| Número de barras | 78 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 16.385 t |
| Dimensiones | 22,000 x 5,350 x 2,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
