Viga de madera

Modelo para descarga

9. noviembre 2021

002806

Gerhard Rehm

RFEM 6

Barras

Estructuras de madera | General

Viga | Vigas de vano simple

Descripción

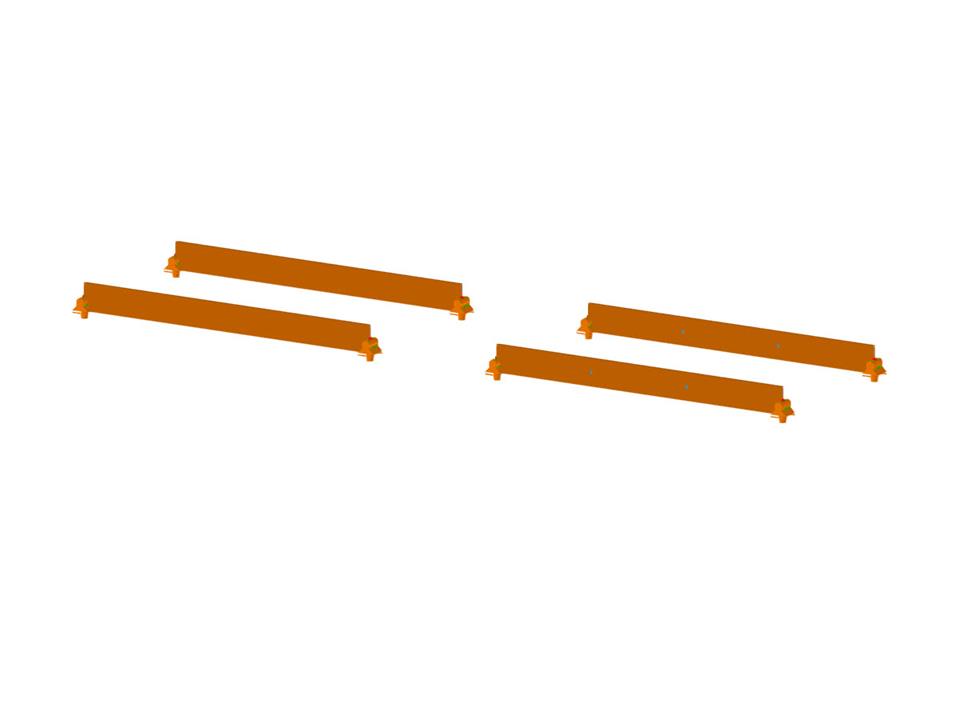

Descargue el modelo con cuatro vigas de madera aquí y ábralo con el software de análisis estructural por elementos finitos RFEM.

Este modelo se utilizó en el seminario web gratuito "Modelado y cálculo de estructuras de madera en RFEM 6 y RSTAB 9" el 11 de noviembre de 2021 (en inglés, el 9 de noviembre de 2021 en alemán).

Modelo utilizado en

Palabras clave

Viga Cercha madera

Número de nudos: 12
Número de líneas 4
Número de barras 4
Número de superficies 0
Número de sólidos 0
Número de casos de carga 1
Número de combinaciones de carga 1
Número de combinaciones de resultados 0
Masa total 6,774 toneladas
Dimensiones 44.000 x 0.000 x 10.000 m

0 0

Descargo de responsabilidad:

Modelos para descargar

Puede descargar este modelo estructural para usarlo con fines de formación o para sus proyectos. Sin embargo, no asumimos ninguna garantía u obligación por la precisión o integridad del modelo.
