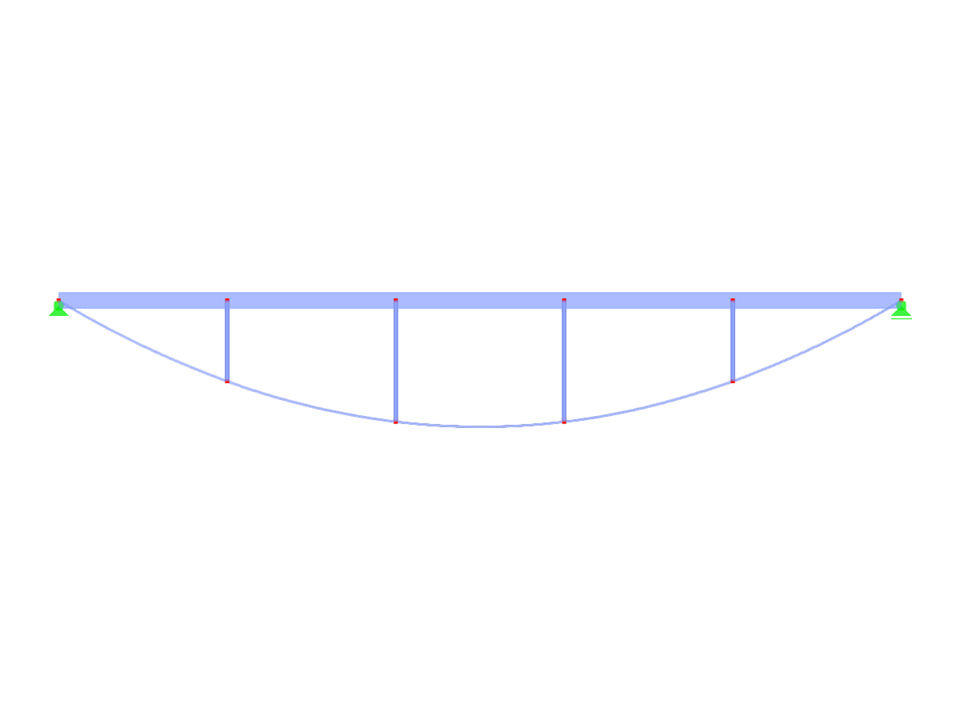

Viga de cuerda de arco invertida | Varilla parabólica a tracción | Número impar de vanos
IBB004p-crv | Viga de arco invertida
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 10 |
| Número de líneas | 14 |
| Número de barras | 14 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.299 t |
| Dimensiones | 10,000 x 1,440 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
