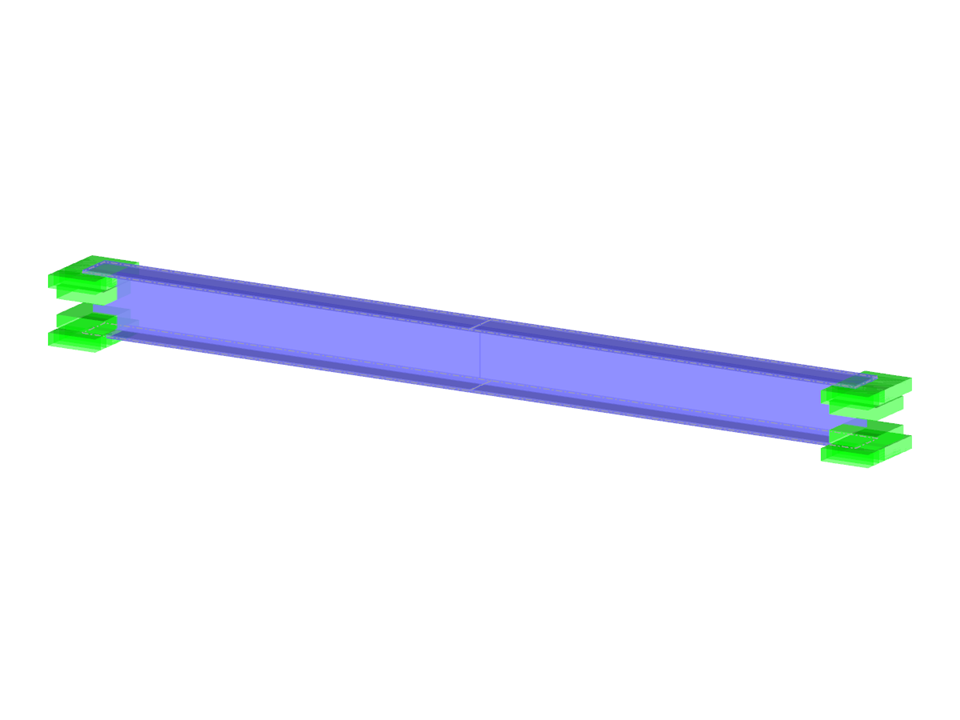

Ejemplo de verificación 0006 | 8
| Número de nudos | 18 |
| Número de líneas | 27 |
| Número de barras | 5 |
| Número de superficies | 6 |
| Número de casos de carga | 1 |
| Peso completo | 0.035 t |
| Dimensiones | 2,000 x 0,100 x 0,134 m |
| Versión del programa | 5.28.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
