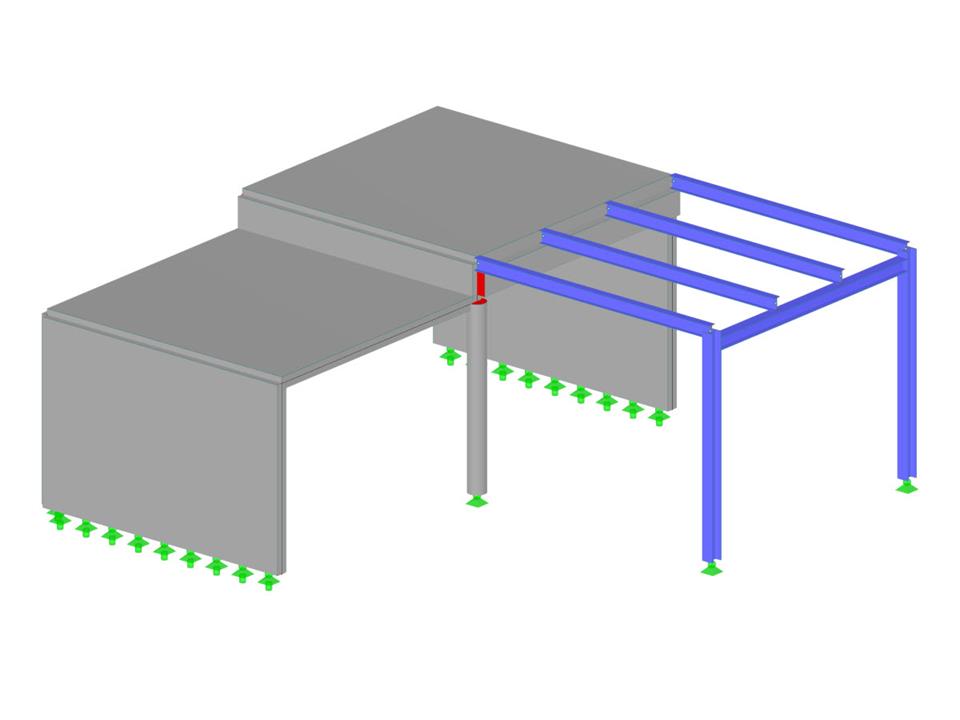

Estructura de hormigón con plataforma de acero adosada. Tutorial de RFEM 6 EN-US.
Estructura de hormigón y acero
| Número de nudos | 22 |
| Número de líneas | 26 |
| Número de barras | 9 |
| Número de superficies | 6 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 44.650 t |
| Dimensiones | 9,144 x 3,658 x 9,144 m |
