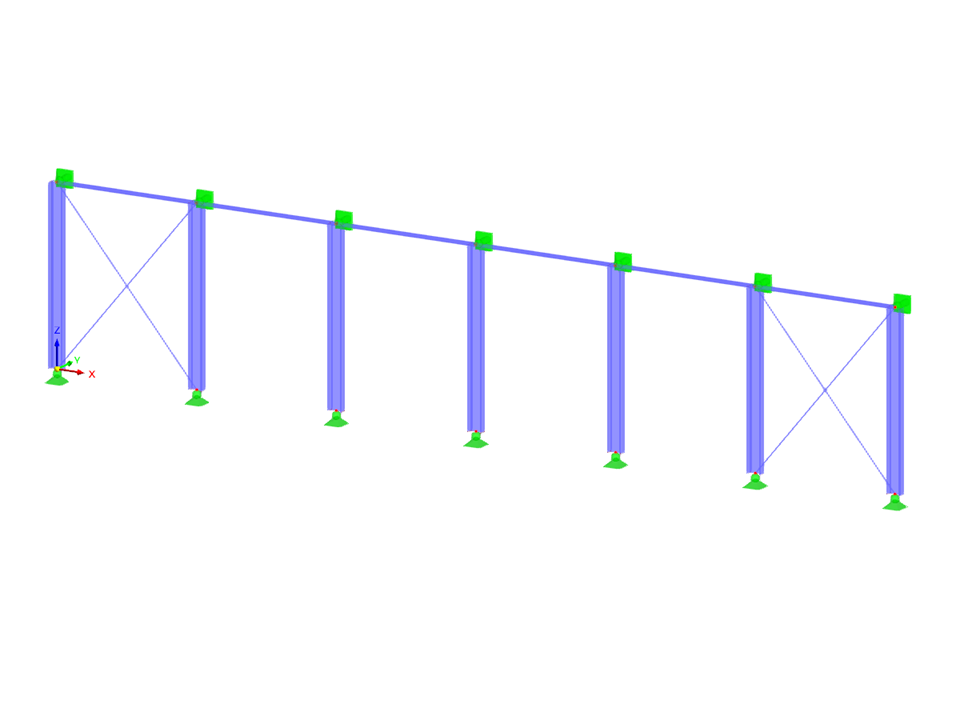

Estructura con barras de tensión

Modelo para descarga

Volver a la descripción general del modelo

Volver a la descripción general del modelo

13. junio 2022

003485

Alex Bacon

RFEM 6

Barras

Estructuras | Múltiples marcos

Estructura de acero | General

Descripción

Descargue el modelo de Frame with Tension Members aquí y ábralo con el programa de elementos finitos RFEM.

Este modelo se utilizará en la formación básica gratuita en línea del software estructural FEA RFEM 6 | Introducción a FEM para estudiantes.

Palabras clave

Acero Pórtico Estructura tracción MEF

Número de nudos: 14
Número de líneas 17
Número de barras 17
Número de superficies 0
Número de sólidos 0
Número de casos de carga 2
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Masa total 7.161 t
Dimensiones 30,480 x 6,096 x 0,000 m

0 0

Descargo de responsabilidad:

Modelos para descargar

Puede descargar este modelo estructural para usarlo con fines de formación o para sus proyectos. Sin embargo, no asumimos ninguna garantía u obligación por la precisión o integridad del modelo.
