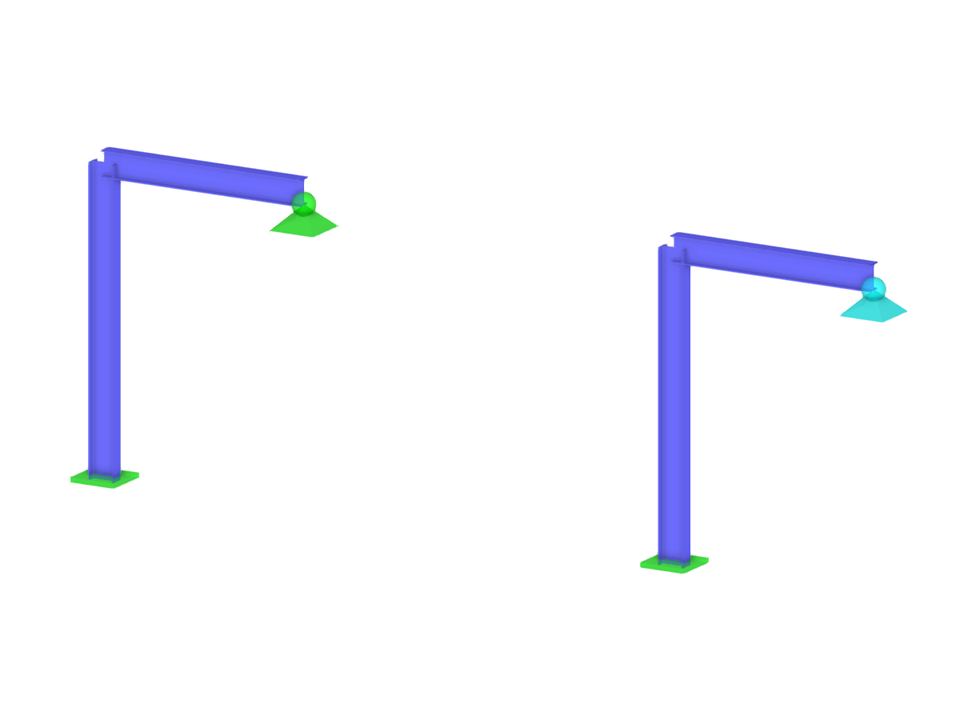

Soportes no lineales

Modelo para descarga

13. junio 2022

003495

Alex Bacon

RFEM 6

Barras

Estructura de acero | General

Viga | Vigas de vano simple

Descripción

Descarga aquí el modelo de Soportes No Lineales y ábrelo con el programa de elementos finitos RFEM.

Este modelo se utilizará en la formación básica online gratuita del software estructural FEA RFEM 6 | Introducción a FEM para estudiantes.

Palabras clave

Apoyos No lineal MEF Acero Estructura

Número de nudos: 6
Número de líneas 4
Número de barras 4
Número de superficies 0
Número de sólidos 0
Número de casos de carga 1
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Masa total 0,399 toneladas
Dimensiones 8.230 x 3.048 x 0.000 m

0 0

Descargo de responsabilidad:

Modelos para descargar

Puede descargar este modelo estructural para usarlo con fines de formación o para sus proyectos. Sin embargo, no asumimos ninguna garantía u obligación por la precisión o integridad del modelo.
