Manual en línea de RFEM | Superficies
Descargue el modelo de una carga singular singular aquí y ábralo con el programa de elementos finitos RFEM. Este modelo se utiliza en el curso de formación básico gratuito en línea del software RFEM 6 de análisis de estructuras por elementos finitos |Introducción al MEF para estudiantes.

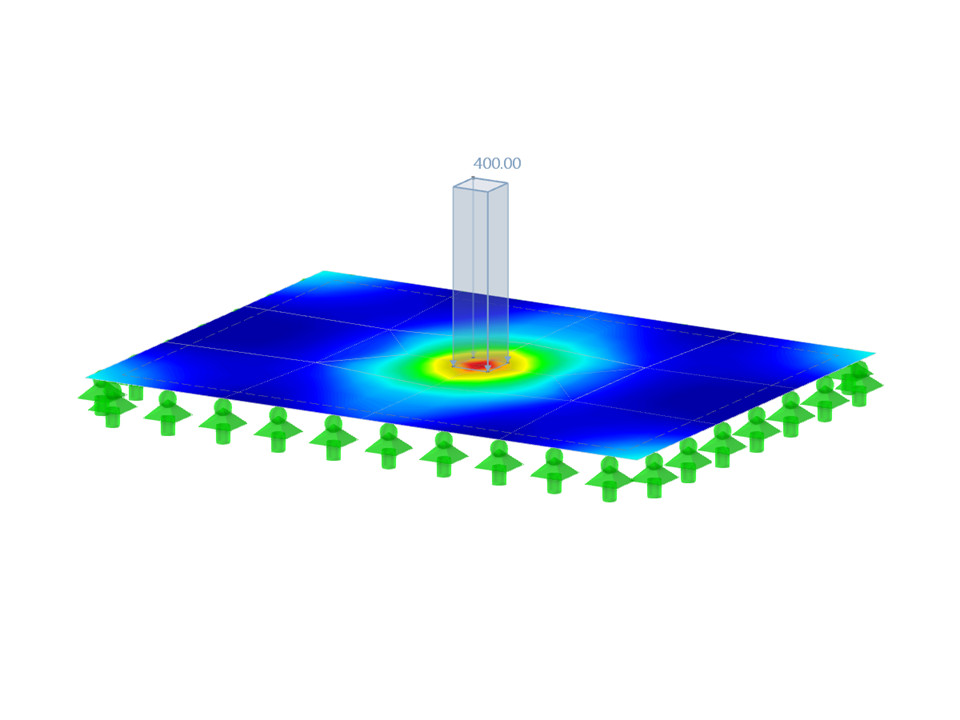

Carga única de singularidad
| Número de nudos | 20 |
| Número de líneas | 16 |
| Número de barras | 0 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 96.000 t |
| Dimensiones | 38,000 x 0,000 x 6,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
