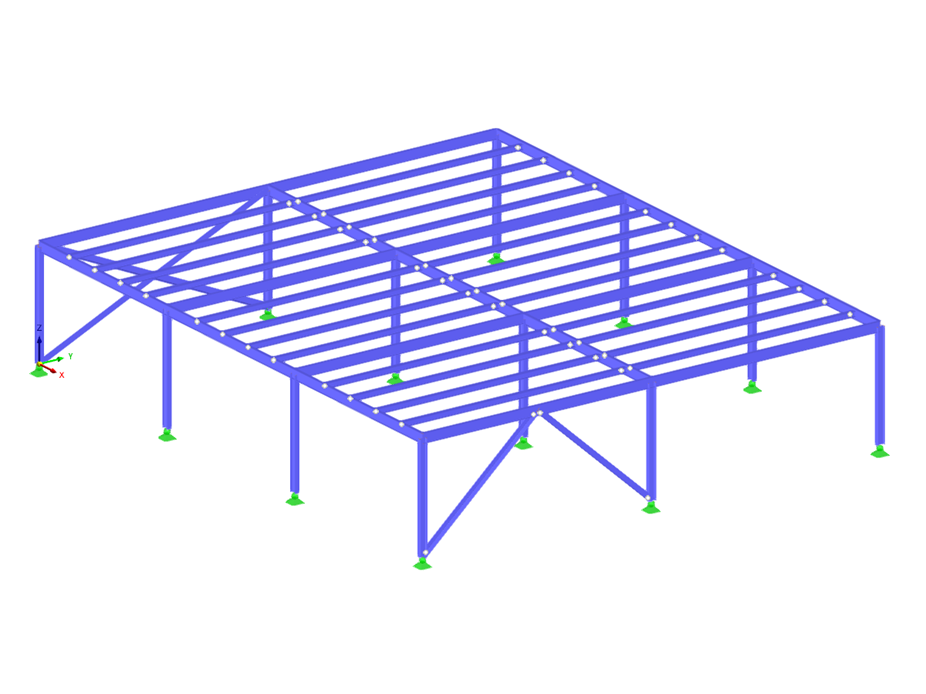

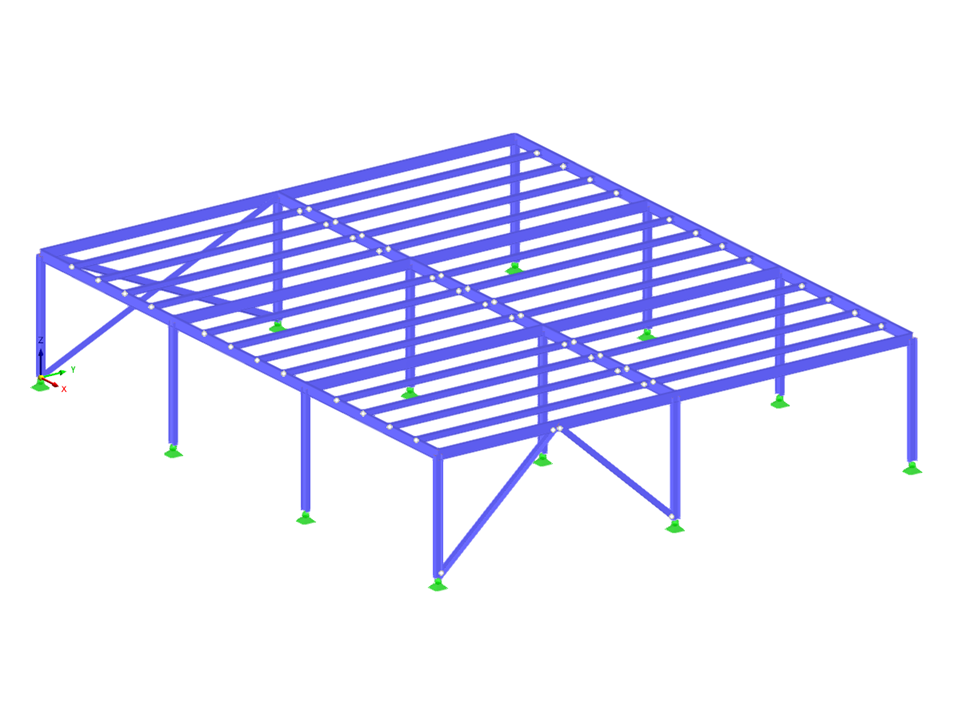

Modelo de estructura de acero para KB 1761
Cálculo sísmico AISC 341 en RFEM 6
| Número de nudos | 61 |
| Número de líneas | 57 |
| Número de barras | 57 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 5 |
| Número de combinaciones de resultados | 12 |
| Peso completo | 31.256 t |
| Dimensiones | 27,432 x 5,182 x 22,860 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
