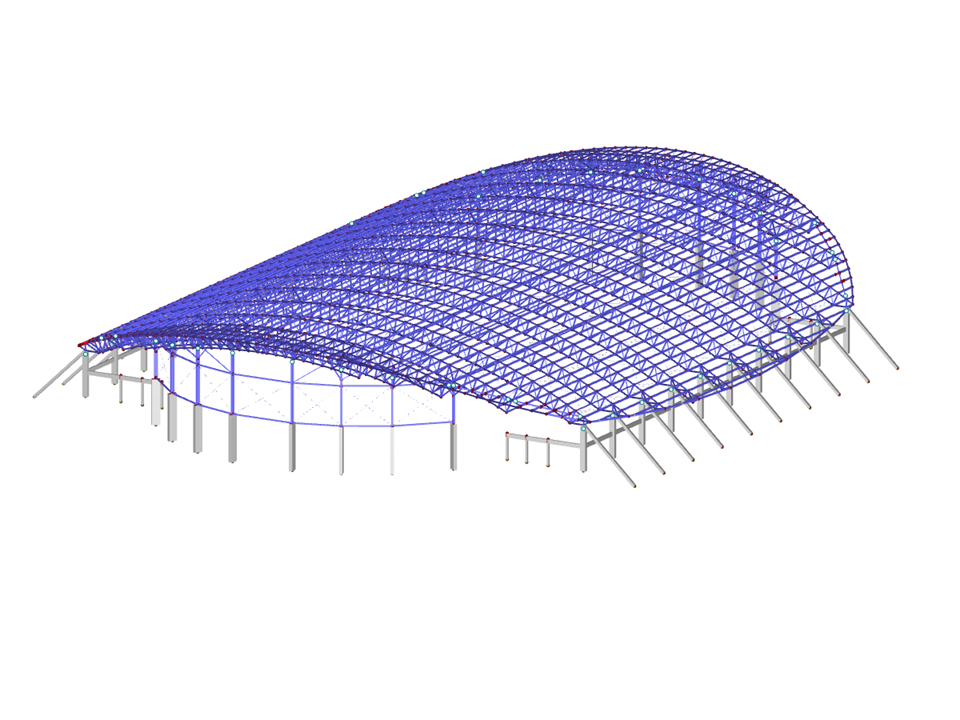

Proyecto Velódromo, Paraguay
Calculista:
Ing. Gustavo Resquín
Fabricación y montaje:
Metalúrgica Vera S.R.L.
Proyecto Velódromo
| Número de nudos | 2280 |
| Número de líneas | 5608 |
| Número de barras | 5608 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 32 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 592.907 t |
| Dimensiones | 95,278 x 117,520 x 19,366 m |
| Versión del programa | 5.28.01 |
