Manual en línea de RFEM | Superficies

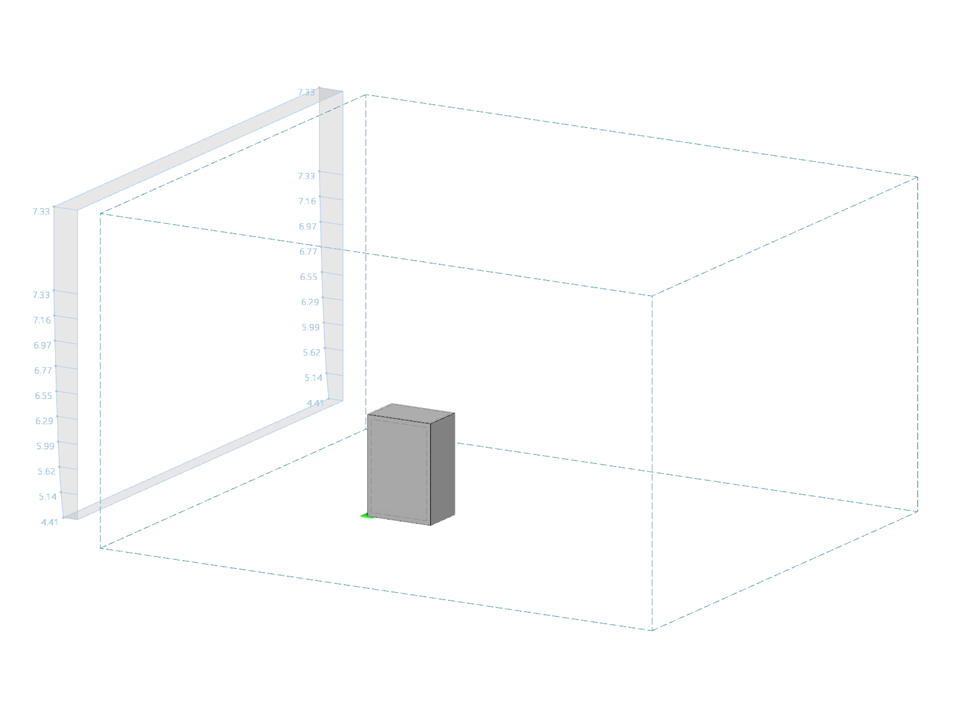

Comparación del modelo de verificación de RWIND con ABAQUS y ANSYS
| Número de nudos | 8 |
| Número de líneas | 12 |
| Número de barras | 0 |
| Número de superficies | 6 |
| Número de sólidos | 1 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.033 t |
| Dimensiones | 0,280 x 0,405 x 0,187 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Preguntas frecuentes (FAQ)
.png?mw=350&hash=f9ba9d81a0029eccd725d06babc280ae77c4be78)
Este artículo muestra cómo calcular y dimensionar estructuras cortavientos utilizando RFEM y RWIND.
Si ha determinado experimentalmente las presiones superficiales disponibles para un modelo, puede aplicarlas a un modelo estructural en RFEM 6, procesarlas en RWIND 2 y usarlas como cargas de viento en el análisis estructural de RFEM 6.
Puede averiguar cómo aplicar los valores determinados experimentalmente en este artículo técnico.
Puede mostrar los resultados de RWIND directamente en el programa principal. En el Navegador - Resultados, seleccione el tipo de resultado "Análisis de simulación de viento" de la lista superior.
