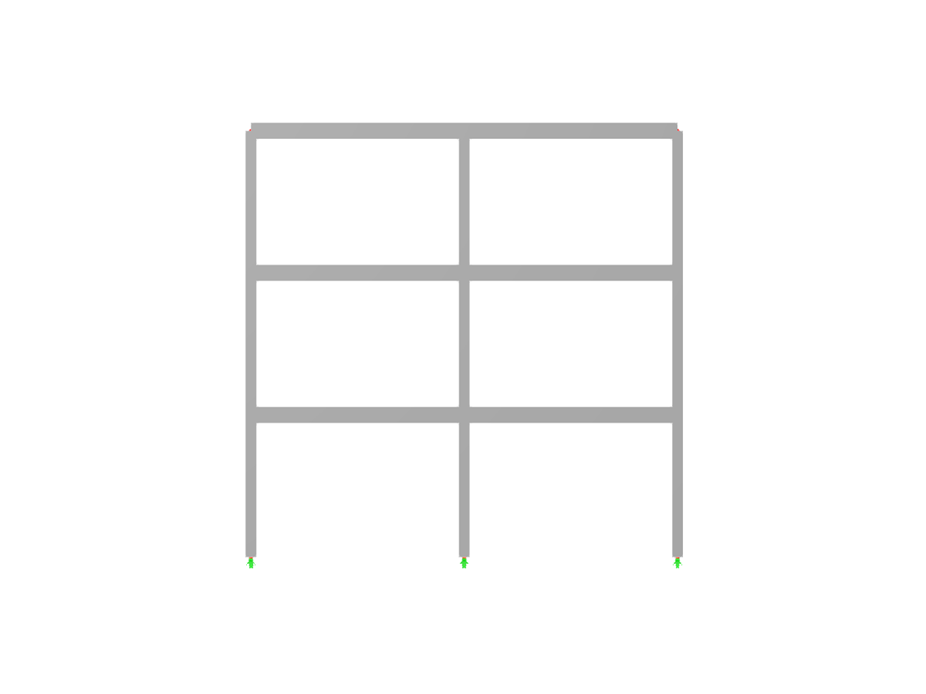

Descargue el modelo del pórtico de hormigón aquí y ábralo con el software de análisis de estructuras por elementos finitos RFEM 6.
Este modelo se utilizó en el seminario web 'Diseño sísmico según el Eurocódigo 8 en RFEM 6 y RSTAB 9' el 7 de diciembre de 2022 (árabe).
Estructura de hormigón
| Número de nudos | 12 |
| Número de líneas | 15 |
| Número de barras | 15 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 20.250 t |
| Dimensiones | 12,000 x 12,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
