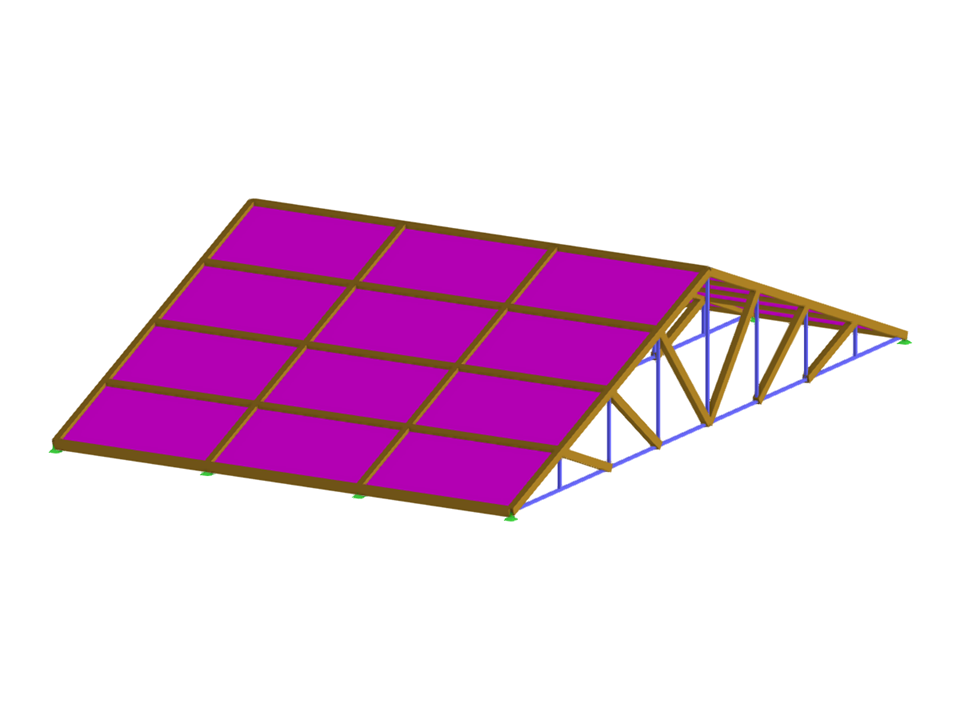

Estructura de armazón de techo de acero y madera
| Número de nudos | 64 |
| Número de líneas | 143 |
| Número de barras | 143 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 4.686 t |
| Dimensiones | 18,000 x 3,600 x 12,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
