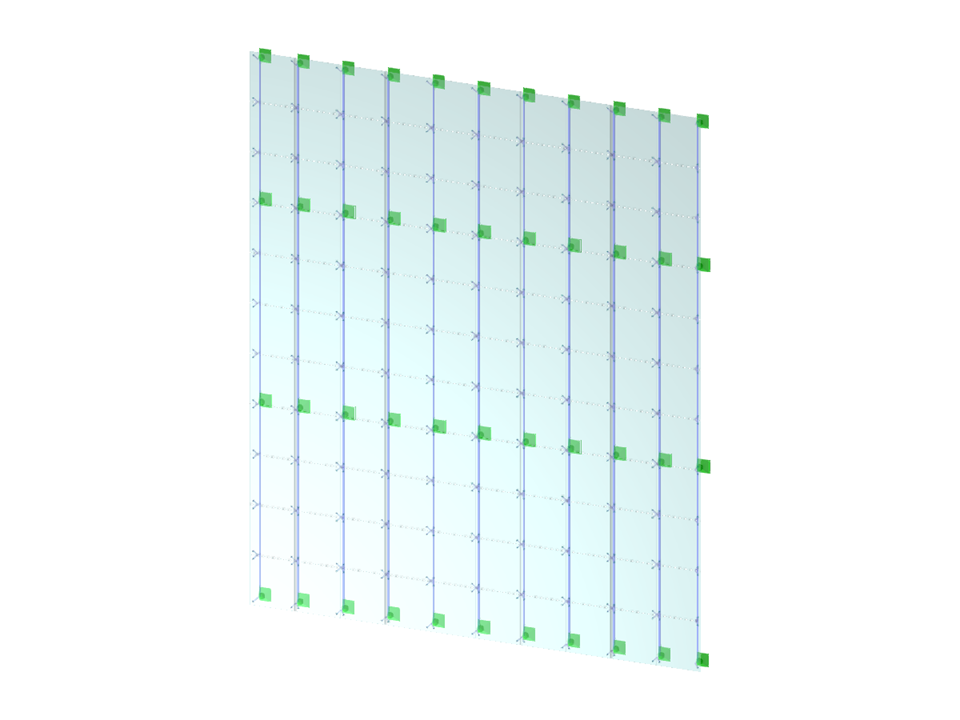

Fachada estructural sin pórtico.
Fachada estructural
| Número de nudos | 1584 |
| Número de líneas | 1573 |
| Número de barras | 693 |
| Número de superficies | 550 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 18 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 23.128 t |
| Dimensiones | 19,984 x 21,984 x 0,250 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto
Característica del producto
Característica del producto
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Los "Requisitos sísmicos" incluyen la resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar para pórticos resistentes. Se enumeran en la pestaña 'Conexión de pórtico resistente a momentos por barra'. Para los pórticos arriostrados, la Resistencia a tracción de la conexión necesaria y la Resistencia a compresión de la conexión necesaria del arriostramiento se enumeran en la pestaña 'Conexión del arriostramiento por barra'.
El programa proporciona las comprobaciones de diseño realizadas en tablas. Los detalles de la comprobación de diseño muestran claramente las fórmulas y referencias a la norma.
En el Cálculo de hormigón proporciona una opción para realizar el cálculo sísmico según AISC 341-16 para barras de acero.
Para esto, hay disponibles cinco tipos de SFRS (sistemas resistentes a fuerzas sísmicas).
