Manual en línea de RFEM | Superficies
Parametrización completa de la geometría de un tanque de hormigón de 4 compartimentos, incluidas las cargas axiales para cada compartimento.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

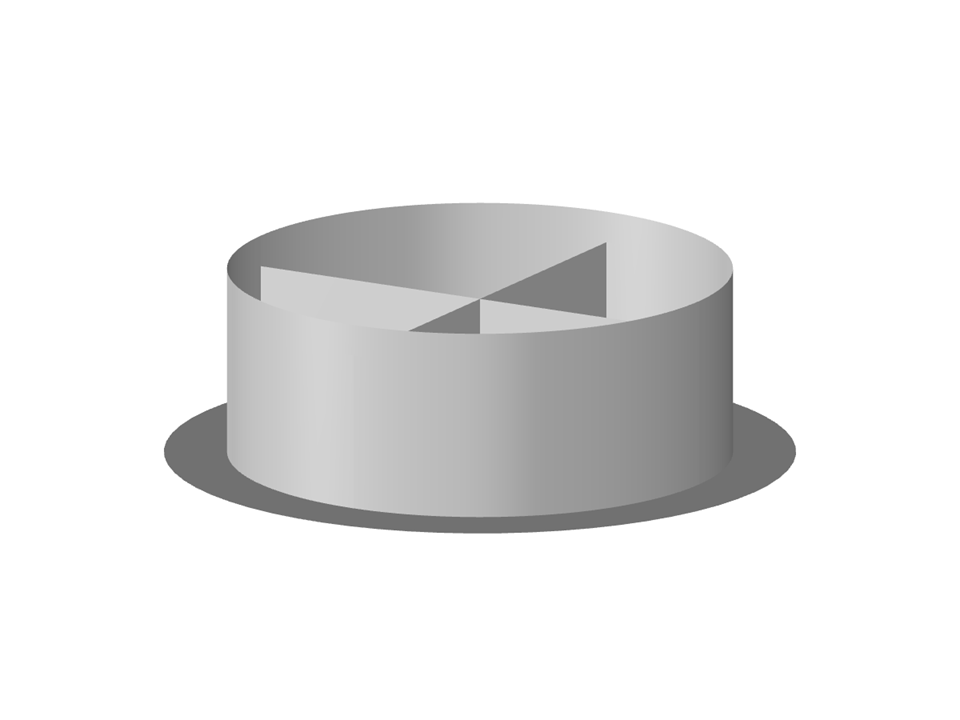

Tanque circular
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 25 |
| Número de líneas | 26 |
| Número de superficies | 15 |
| Peso completo | 76.163 t |
| Dimensiones | 11,340 x 11,340 x 5,507 m |
| Versión del programa | 5.26.02 |
