Parametrización de la geometría de un pilar de sección en C doble armado con dos secciones PGC. Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

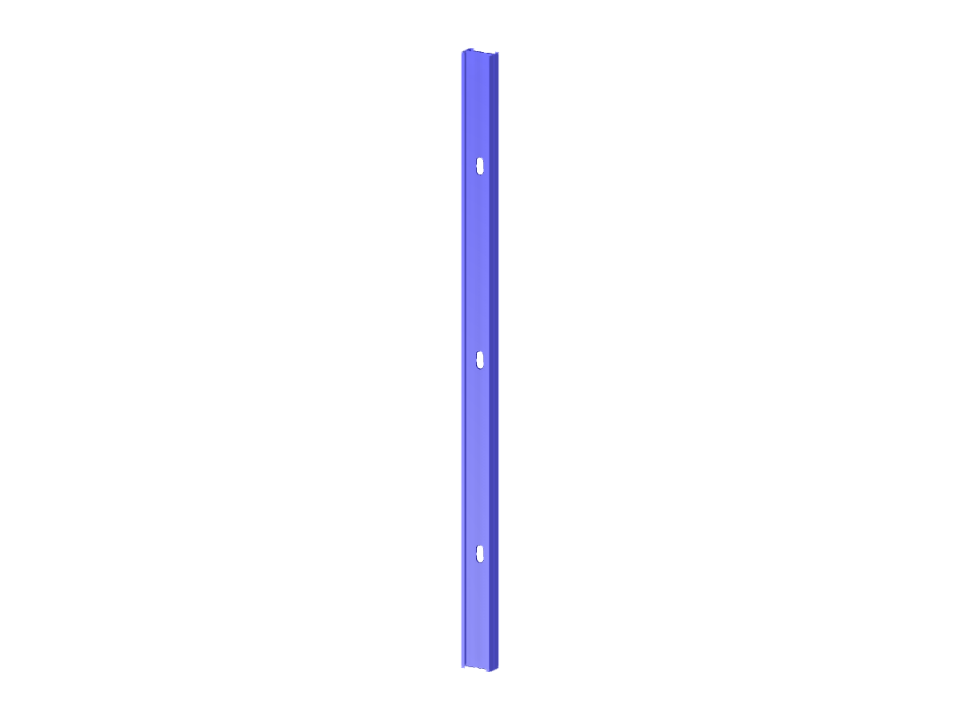

Pilar reforzado con sección en C doble
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 97 |
| Número de líneas | 94 |
| Número de barras | 14 |
| Número de superficies | 18 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.020 t |
| Dimensiones | 0,138 x 2,700 x 0,078 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
