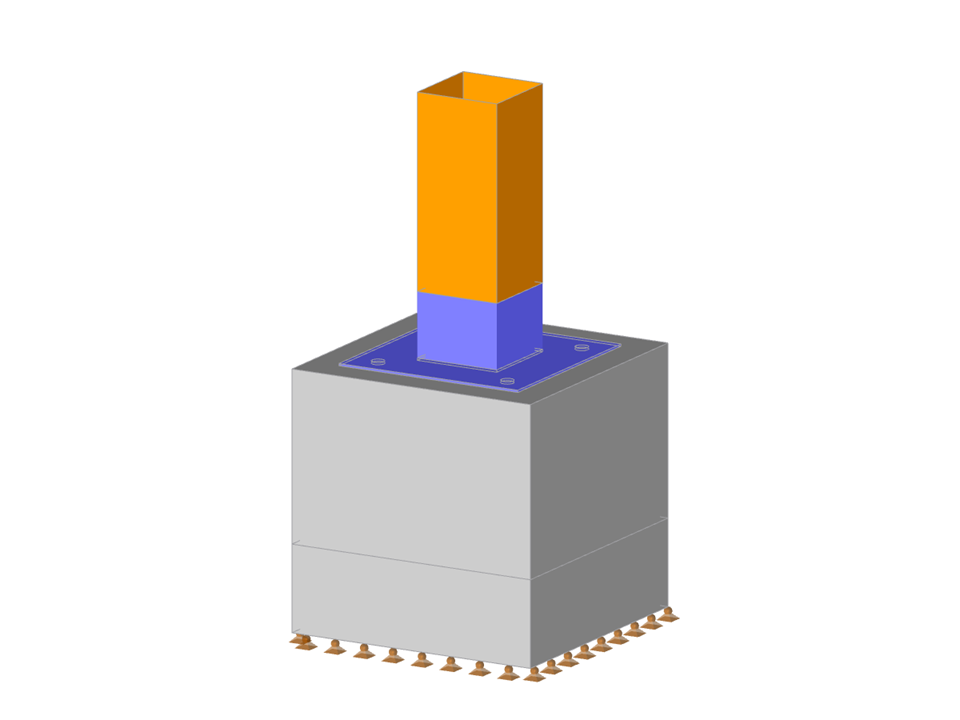

Parametrización de la geometría de conexión de un pilar de madera a un bloque de cimentación de hormigón con placas y pernos metálicos.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Placa de anclaje de pilar de madera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 73 |
| Número de líneas | 80 |
| Número de barras | 8 |
| Número de superficies | 45 |
| Número de sólidos | 5 |
| Peso completo | 0.526 t |
| Dimensiones | 0,600 x 0,600 x 1,200 m |
| Versión del programa | 5.26.02 |
