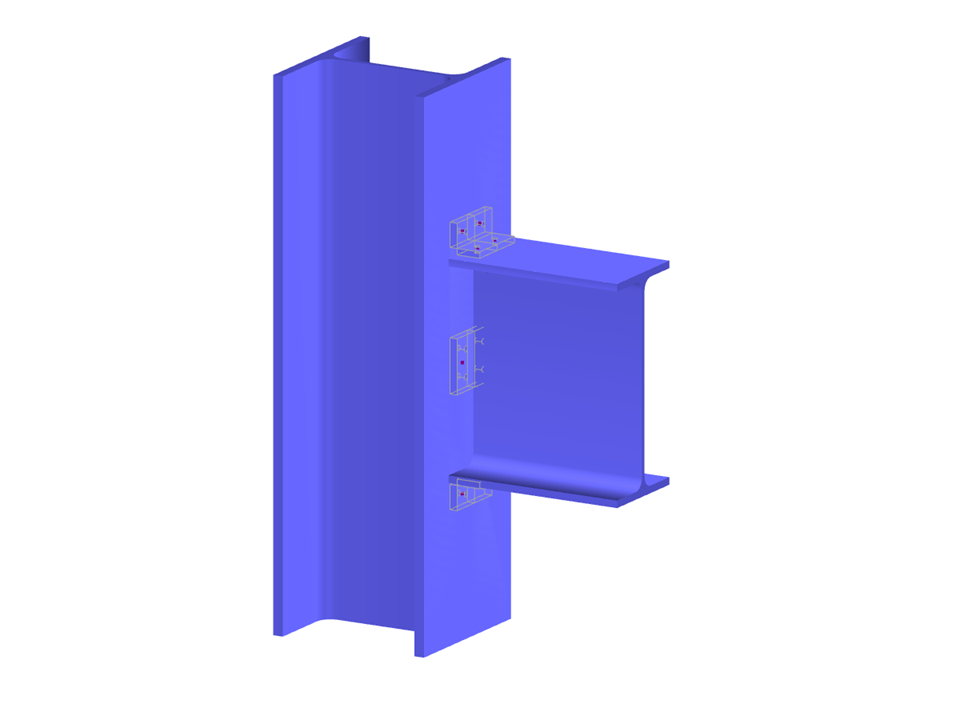

Parametrización de la geometría de una conexión de un pilar de acero de sección en I con una viga de sección en I mediante una ménsula de acero y pernos.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Conexión entre pilar y viga
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 177 |
| Número de líneas | 185 |
| Número de barras | 14 |
| Número de superficies | 102 |
| Número de sólidos | 10 |
| Peso completo | 0.279 t |
| Dimensiones | 0,650 x 0,300 x 1,000 m |
| Versión del programa | 5.26.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
