Descargue el modelo de un pórtico de nave con imperfecciones aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utiliza en el curso de formación básico gratuito en línea del software RFEM 6 de análisis de estructuras por elementos finitos | Introducción al diseño de acero.

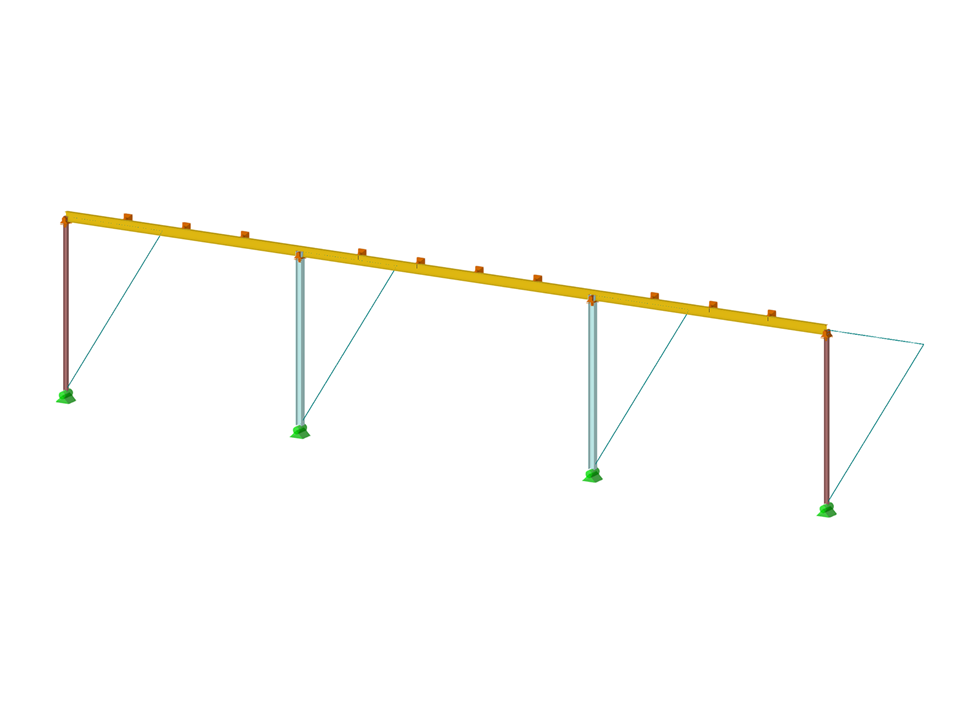

Pórtico de nave con imperfecciones
| Número de nudos | 18 |
| Número de líneas | 7 |
| Número de barras | 7 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 5 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.717 t |
| Dimensiones | 39,000 x 8,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
