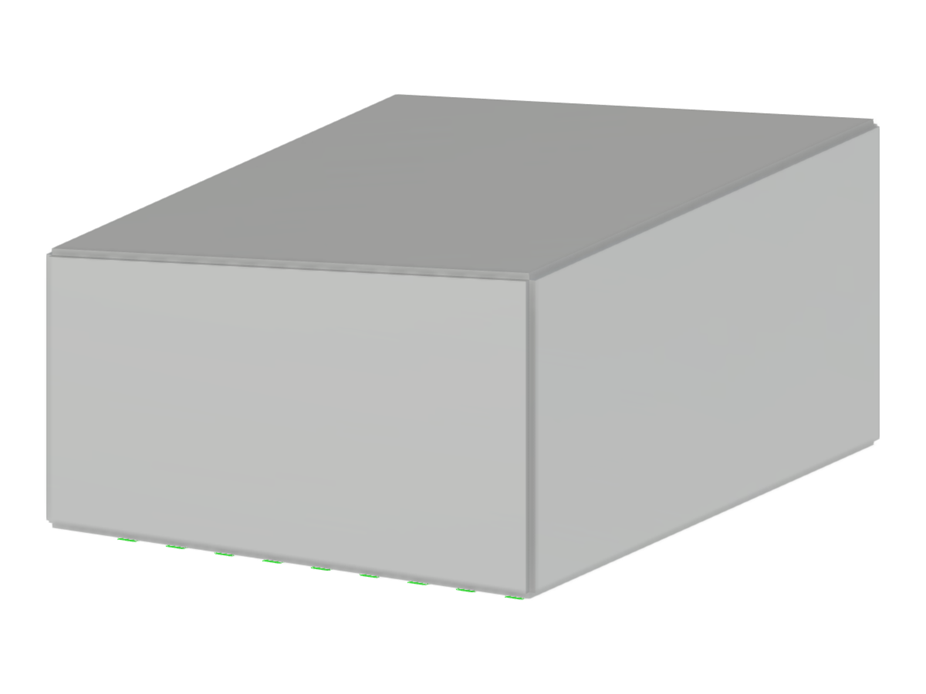

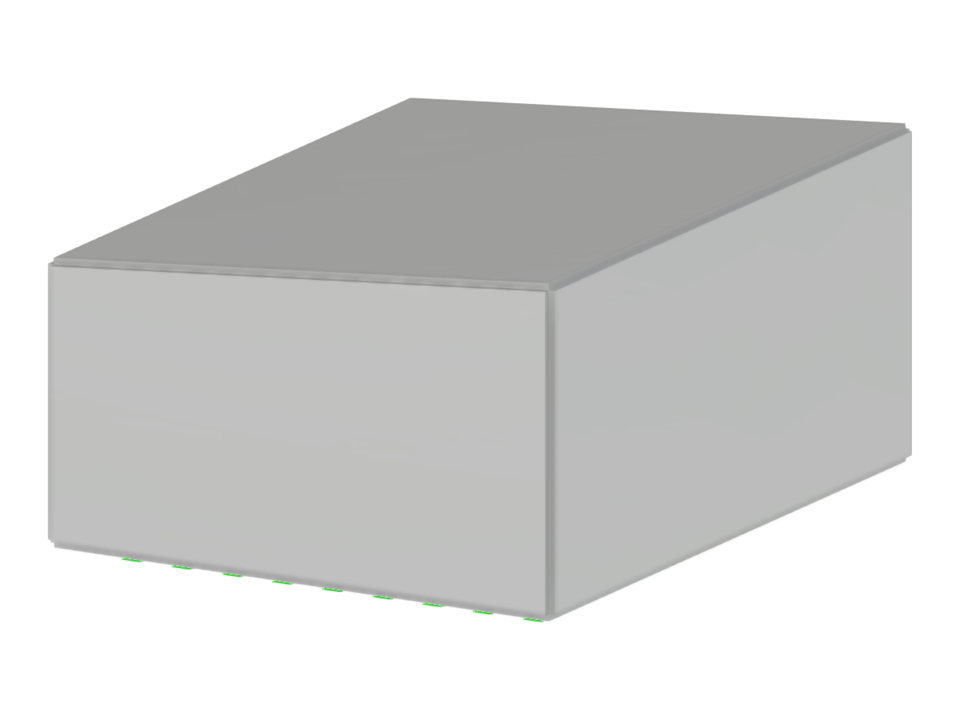

Envolvente del edificio con cubierta plana
Envolvente del edificio con cubierta plana
| Número de nudos | 14 |
| Número de líneas | 21 |
| Número de barras | 0 |
| Número de superficies | 9 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Dimensiones | 8,000 x 4,701 x 10,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
