Manual en línea de RFEM | Superficies
Estructura cilíndrica de acero incluyendo análisis de explosión.

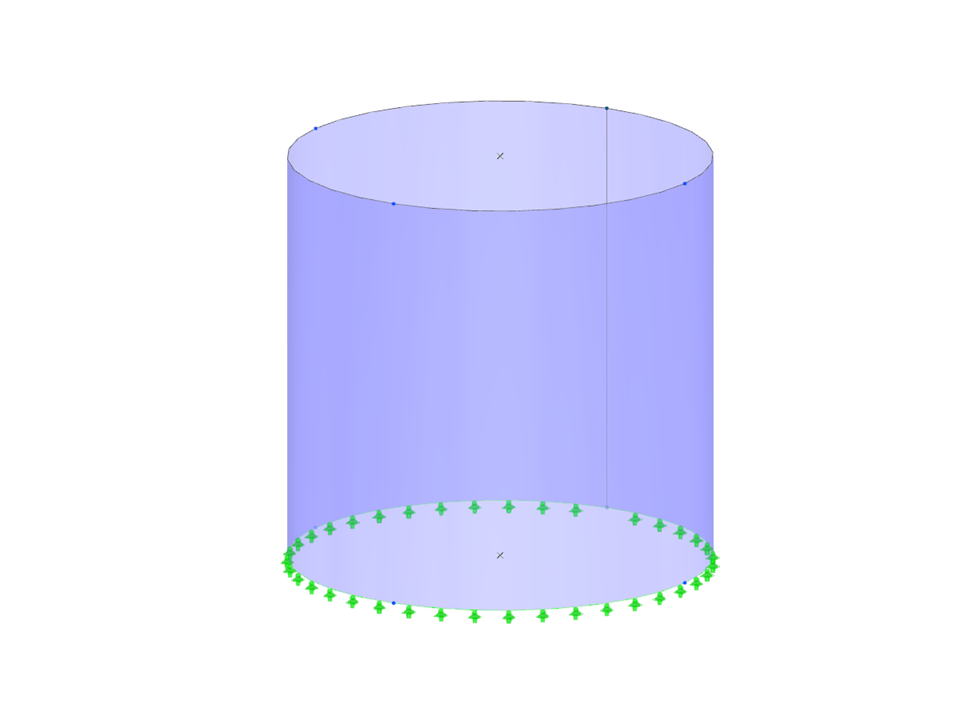

Estructura cilíndrica de acero | Análisis de voladuras
| Número de nudos | 8 |
| Número de líneas | 3 |
| Número de barras | 0 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 122.892 t |
| Dimensiones | 10,058 x 9,754 x 10,058 m |
