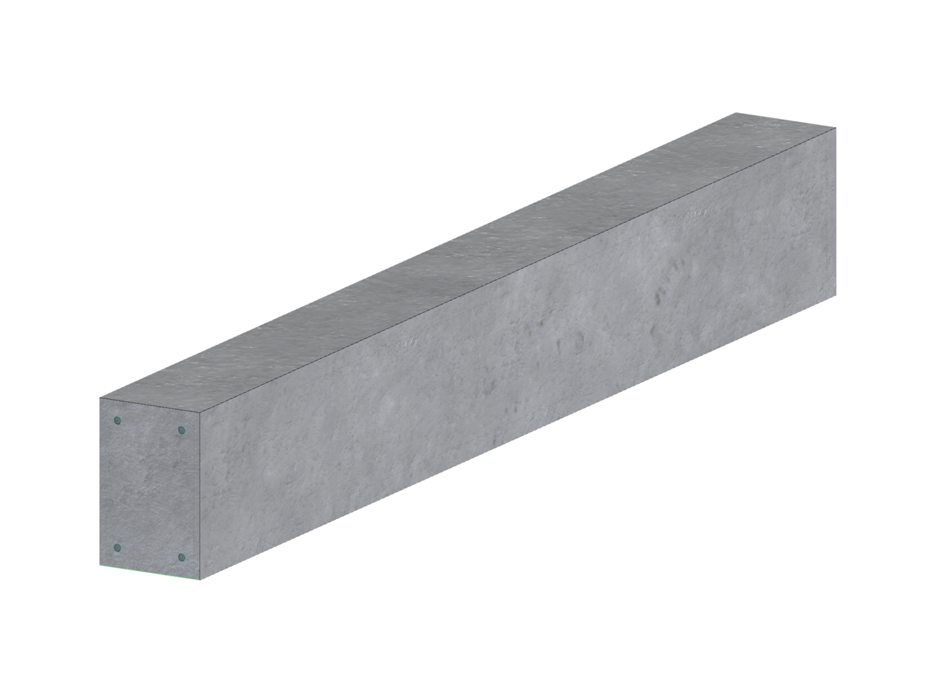

Viga de hormigón
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 16 |
| Número de líneas | 24 |
| Número de barras | 0 |
| Número de superficies | 18 |
| Número de sólidos | 5 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.310 t |
| Dimensiones | 0,200 x 0,300 x 2,200 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Complemento
El complemento Cálculo de hormigón permite varias verificaciones según las normas internacionales. Es posible diseñar barras, superficies y pilares, así como realizar análisis de punzonamiento y deformaciones.
Complemento
El complemento Análisis de fases de construcción (CSA) permite considerar el proceso de construcción de estructuras (estructuras de barras, superficies y sólidos) en RFEM.
Complemento
La determinación precisa de las condiciones del suelo afecta significativamente la calidad del análisis estructural de los edificios.
Complemento
El complemento Análisis modal permite el cálculo de valores propios, frecuencias naturales y periodos naturales para modelos de barras, superficies y sólidos.
Complemento
El complemento Análisis del espectro de respuesta realiza un análisis sísmico utilizando el análisis del espectro de respuesta multimodal. Los espectros necesarios para esto se pueden crear de acuerdo con las normas o definidos por el usuario. Los esfuerzos estáticos equivalentes se generan a partir de ellos. El complemento incluye una amplia biblioteca de acelerogramas de zonas sísmicas que se pueden usar para generar espectros de respuesta.
Complemento
Con el complemento Análisis por empujes incrementales (pushover), puede analizar las acciones sísmicas en un edificio en particular y, por lo tanto, evaluar si el edificio puede resistir un terremoto.
Complemento
El complemento Modelo de edificio para RFEM le permite definir y manipular un edificio utilizando plantas. Las plantas se pueden ajustar después de muchas maneras. La información sobre las plantas y todo el modelo (centro de gravedad) se muestra en tablas y gráficos.
Complemento
El complemento Cálculo de fábrica para RFEM permite el cálculo y dimensionamiento de estructuras de fábrica (mampostería) utilizando el método de los elementos finitos. Fue desarrollado como parte del proyecto de investigación titulado DDMaS – Digitalizing the Design of Masonry Structures. El modelo de material representa el comportamiento no lineal de la combinación de ladrillo y mortero en forma de un macro-modelado.
Complemento
El complemento Comportamiento no lineal del material permite considerar las no linealidades del material en RFEM (por ejemplo, isótropo plástico, ortótropo plástico, daño isótropo).
Complemento
El complemento Estabilidad de la estructura realiza el análisis de estabilidad de las estructuras.
Complemento
El complemento Alabeo por torsión (7 GDL) permite considerar el alabeo de secciones como un grado de libertad adicional al calcular barras.
Complemento
El complemento Superficies multicapa permite al usuario definir estructuras con superficies multicapa. El cálculo se puede realizar con o sin acoplamiento a cortante.
Complemento
El complemento de dos partes Optimización y estimación de coste / emisiones de CO2 encuentra los parámetros adecuados para los modelos y bloques parametrizados mediante la técnica de la inteligencia artificial (IA) de la optimización por enjambre de partículas (PSO) para el cumplimiento de los criterios de optimización comunes. Además, este complemento estima los costes del modelo o las emisiones de CO2 especificando los costes unitarios o las emisiones por definición de material para el modelo estructural.
Complemento
El complemento Análisis tensión-deformación realiza un análisis de tensiones general calculando las tensiones existentes y comparándolas con las tensiones límite.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Cálculo de madera realiza las comprobaciones de cálculo de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
Complemento
El complemento Cálculo de aluminio realiza las comprobaciones de cálculo del estado límite último y de servicio de barras de aluminio según varias normas.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Complemento
El complemento Uniones de acero para RFEM permite analizar conexiones de acero utilizando un modelo de elementos finitos. El modelo de elementos finitos se genera automáticamente en segundo plano y se puede controlar mediante la introducción simple y familiar de los componentes.
Programa principal
El moderno programa de análisis y cálculo estructural en 3D es adecuado para el análisis estructural y dinámico de estructuras de vigas, así como para el cálculo de hormigón, acero, madera y otros materiales.
Complemento
El complemento Estabilidad de la estructura realiza el análisis de estabilidad de las estructuras.
Complemento
El complemento Alabeo por torsión (7 GDL) permite considerar el alabeo de la sección como un grado de libertad adicional al calcular las barras.
Complemento
El complemento de dos partes Optimización y estimación de coste/emisiones de CO2 encuentra los parámetros adecuados para los modelos y bloques parametrizados mediante la técnica de la inteligencia artificial (IA) de la optimización por enjambre de partículas (PSO) para el cumplimiento de los criterios de optimización comunes.
Complemento
El complemento Análisis tensión-deformación realiza análisis generales de tensiones, calculando las tensiones existentes y comparándolas con las tensiones límite.
Complemento
El complemento Cálculo de hormigón permite varias verificaciones de barras y pilares según las normas internacionales.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Cálculo de madera realiza las verificaciones de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
Complemento
El complemento Cálculo de aluminio realiza las verificaciones del estado límite último y de servicio de barras de aluminio según varias normas.
