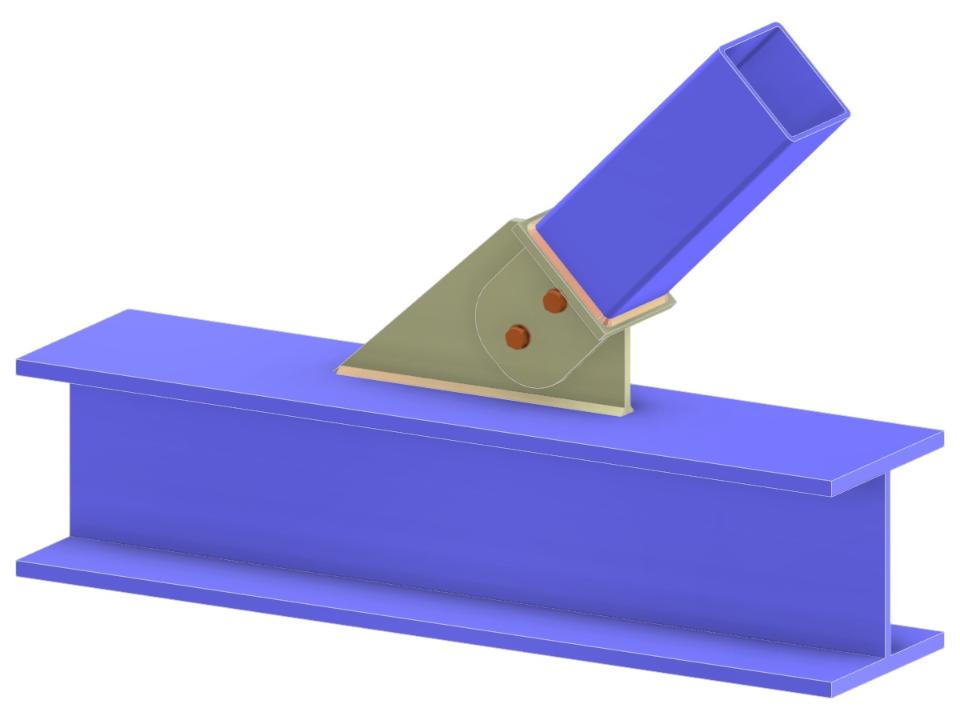

Este modelo muestra una unión en Y de celosía que incorpora una sección transversal hueca conectada a un perfil en I. Dispone de una placa de nudo, una placa de lengüeta y una placa de tapa, todo ello ensamblado mediante uniones atornilladas. El diseño enfatiza la interacción de diferentes tipos de placas en la unión para mejorar la estabilidad y la distribución de fuerzas.
Unión en Y de cercha | Conexión de diagonal a cordón mediante chapa de refuerzo, placa de contacto y placa de cubierta
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,077 t |
| Dimensiones (métricas) | 0,940 x 0,480 x 0,000 m |
| Dimensiones (imperiales) | 3.08 x 1.57 x 0 feet |
