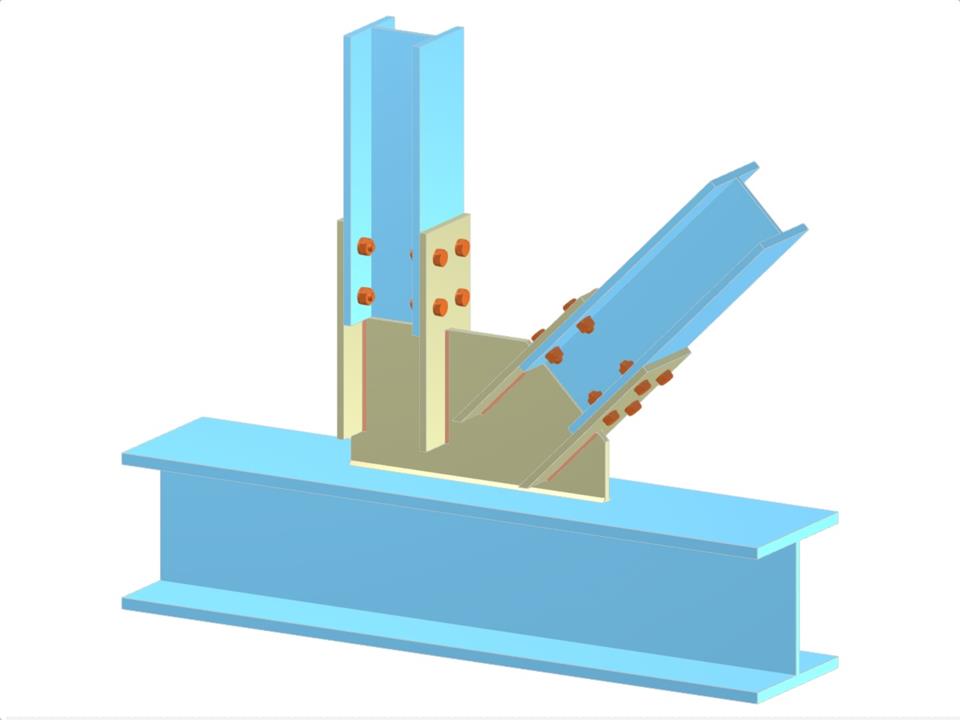

Este modelo presenta una unión de celosía que incorpora diagonales y montantes al cordón mediante una cartela y una placa de aleta atornilladas. La conexión incluye un nudo en N con perfiles en H, lo que garantiza la estabilidad estructural y una transferencia de cargas eficiente en las estructuras de celosía.
Unión en N de cercha | Conexión de diagonales y montantes al cordón mediante placa de nudo y placa de aleta
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,110 t |
| Dimensiones (métricas) | 1,020 x 0,730 x 0,000 m |
| Dimensiones (imperiales) | 3.35 x 2.4 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
