Los techos intermedios están reforzados en ciertas áreas.
La armadura se transfirió utilizando la interfaz integrada con Glaser ISBCad.

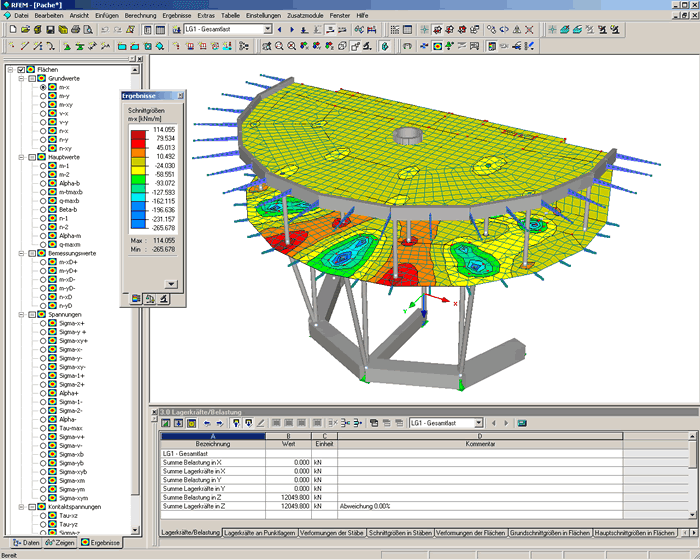

Hospital en Dachau, Alemania
La estructura representa una parte del modelo completo.
2024-04-24
Formación en línea
2024-05-23
Seminario web
2024-06-20
Seminario web
General
Duración: 00:02:59 min
Preguntas frecuentes (FAQ)
Duración: 00:01:02 min
General
Duración: 00:01:43 min
Duración: 00:00:06 min
Duración: 00:00:55 min
Preguntas frecuentes (FAQ)
Duración: 00:00:31 min
Duración: 00:00:58 min
Preguntas frecuentes (FAQ)
Duración: 00:00:32 min
Preguntas frecuentes (FAQ)
Duración: 00:01:32 min
El análisis del espectro de respuesta es uno de los métodos de diseño más utilizados en el caso de un terremoto. Este método tiene muchas ventajas. El más importante es probablemente la simplificación: Simplifica la complejidad de los terremotos hasta el punto de que el diseño se puede realizar con un esfuerzo razonable. La desventaja de este método es que se pierde mucha información debido a esta simplificación. Una forma de reducir esta desventaja es usar la combinación lineal equivalente en la combinación de las respuestas modales. Esto se explicará en detalle en este artículo con un ejemplo.
Los requisitos fundamentales de un sistema estructural son, según la base del cálculo estructural, el estado límite último suficiente, la capacidad de servicio y la resistencia. Las estructuras se deben calcular de tal manera que no se produzcan daños debido a eventos tales como el impacto de un vehículo.
El modelado de información de construcción es noticia en el diseño de edificios. Si bien algunos ingenieros solo usan métodos BIM para la planificación, otros están lidiando con este tema por primera vez o rara vez tienen tiempo para ello en su rutina de trabajo diaria. Sin embargo, un tema parece el más importante en la ingeniería estructural: ¿Cómo pueden los ingenieros/as estructurales beneficiarse del BIM?
En Alemania, las cargas de viento se regulan según DIN EN 1991-1-4 con el Anejo Nacional DIN EN 1991-1-4/NA. La norma se aplica a las obras de ingeniería civil de hasta una altura de 300 m.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
Para un análisis del espectro de respuesta de modelos de edificios, puede mostrar los coeficientes de sensibilidad para las direcciones horizontales por planta.
Estas cifras clave le permiten interpretar la sensibilidad a efectos de estabilidad.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
¿Cómo puedo editar la imagen en mi informe impreso para que la descripción de la escala de colores o las secciones transversales sea legible?
¿Cómo cambiar la representación gráfica de las cargas en barras?
Durante el cálculo en RF-/FOUNDATION Pro, recibo un mensaje de error que dice que la dimensión de la cimentación es menos del doble de la excentricidad. ¿Por qué? Y ¿qué puedo hacer?
¿Es posible instalar el Visor para RFEM 5 o RSTAB 8 en un iPad o una tableta Android?
¿Es posible ejecutar un dongle USB de usuario único en un servidor de dongle?
Al calcular un caso de carga de temperatura, obtengo el error núm. 10419 "La carga de temperatura es ineficaz". Si es así, ¿cómo debo continuar?
