W niektórych miejscach wzmocniono sufity pośrednie.
Zbrojenie zostało przeniesione przy użyciu zintegrowanego interfejsu z Glaser ISBCad.

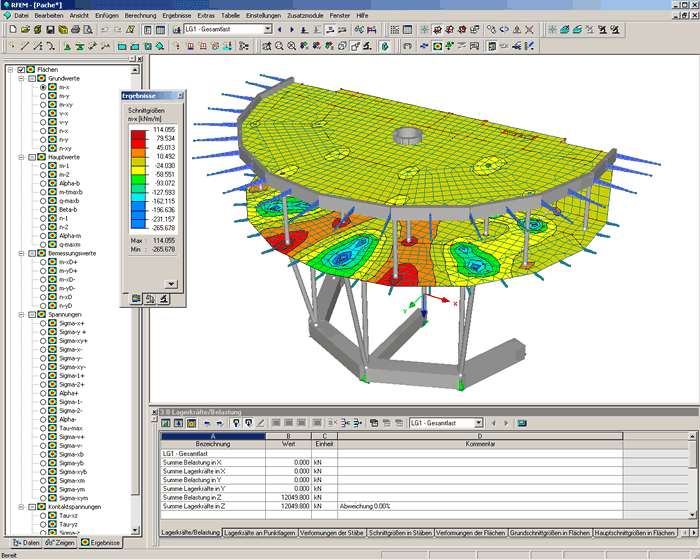

Szpital w Dachau, Niemcy
Konstrukcja stanowi część całego modelu.
Ogólne informacje
Długość: 00:02:59 min
Długość: 00:01:02 min
Ogólne informacje
Długość: 00:01:43 min
Długość: 00:00:06 min
Długość: 00:00:55 min
Długość: 00:00:31 min
Długość: 00:01:32 min
Analiza spektrum odpowiedzi jest jedną z najczęściej stosowanych metod obliczeniowych w przypadku obciążenia trzęsieniem ziemi. Metoda ta ma wiele zalet, a najważniejsza z nich to możliwość znacznego uproszczenia obliczeń. Skomplikowany charakter obciążenia jakim jest trzęsienie ziemi jest upraszczany do postaci, która umożliwia przeprowadzenie analizy o rozsądnym stopniu pracochłonności. Wadą metody jest natomiast to, że w wyniku tego uproszczenia traci się część informacji o obciążeniu. Sposobem na zniwelowanie tego ograniczenia może być zastosowanie równoważnej kombinacji liniowej podczas łączenia odpowiedzi modalnych. W poniższym artykule wyjaśniono to bardziej szczegółowo na konkretnym przykładzie.
Poniższy artykuł opisuje sposób przeprowadzania obliczeń belki dwuprzęsłowej, poddanej zginaniu, z zastosowaniem modułu dodatkowego RF-/STEEL EC3 zgodnie z EN 1993-1-1. Globalne zakłócenie stateczności zostanie wykluczone, dzięki zastosowaniu dostatecznych środków zapewniających stateczność.
.png?mw=512&hash=95a8ff2b99bc9be6634d2aa6674e70d8021f6945)
Modelowanie informacji o budynku pojawia się na pierwszych stronach gazet w projektowaniu budynków. Podczas gdy niektórzy inżynierowie używają tylko metod BIM do planowania, inni zajmują się tym tematem po raz pierwszy lub rzadko mają na to czas w swojej codziennej pracy. Jednak jeden temat wydaje się najważniejszy w inżynierii konstrukcyjnej: Jakie korzyści mogą odnieść inżynierowie budowlani z BIM?
W Niemczech obciążenie wiatrem reguluje norma DIN EN 1991-1-4 wraz z załącznikiem krajowym DIN EN 1991-1-4/NA. Norma dotyczy obiektów inżynierii lądowej i wodnej do wysokości 300 m.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
W przypadku analizy spektrum odpowiedzi modeli budynków można wyświetlić współczynniki wrażliwości dla kierunków poziomych według kondygnacji.
Dzięki tym kluczowym wartościom można zinterpretować wrażliwość na efekty stateczności.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
Jak edytować grafikę w protokole, aby opis skali kolorów lub przekrojów był czytelny?
Jak zmienić wyświetlanie graficzne obciążeń prętowych?
Podczas obliczeń w RF-/FOUNDATION Pro otrzymuję komunikat o błędzie informujący, że wymiar fundamentu jest mniejszy niż dwukrotność mimośrodu. Dlaczego? A co mam zrobić?
Czy można zainstalować przeglądarkę RFEM 5 lub RSTAB 8 na iPadzie lub tablecie z systemem Android?
Czy jest możliwe uruchomienie pojedynczego użytkownika klucza sprzętowego USB na serwerze klucza?
Podczas obliczania przypadku obciążenia temperaturą otrzymuję Błąd nr 10419 „Obciążenie temperaturą jest nieefektywne”. Co mam zrobić?
