Transporte de una mezquita en Arabia Saudí
Proyecto de cliente
![[EN] CP 000993 | Transporte de una mezquita en Arabia Saudí](/-/media/Images/netgenium/thumbnails/2/9/9/9/5/2999521/2999521.png?la=es&mw=280&mlid=4463990C85B1467A8E8A775C86DE6ABB&hash=E9F5840AC3FBA53840DCAD773CC725082CE5DB3D)
En Jeddah, Arabia Saudí, se transportó una mezquita de 2 400 toneladas en su totalidad a una distancia de 120 metros. Esta fue la primera vez que se desplazó un edificio completo a otra ubicación en Arabia Saudí.
| Ingeniería estructural |
Techniek en Methode B.V. Países Bajos www.tenm.nu |
| Construcción |
Contratista Nesma Trading Co. Ltd., Arabia Saudí www.nesma-trading.com Subcontratista Mammoet Middle East www.mammoet.com |
| Inversor | Guardia Nacional de Arabia Saudí (SANG) |
Modelo

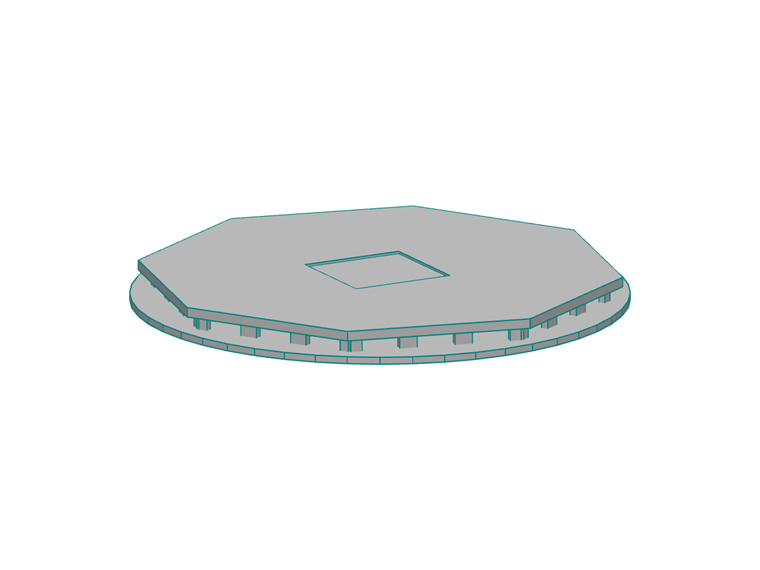

Los siguientes datos están referidos a una losa de piso.
Longitud: 28 m | Ancho: 28 m
Número de nudos: 109 | Superficies: 2 | Elementos finitos: 27 695 | Materiales: 1

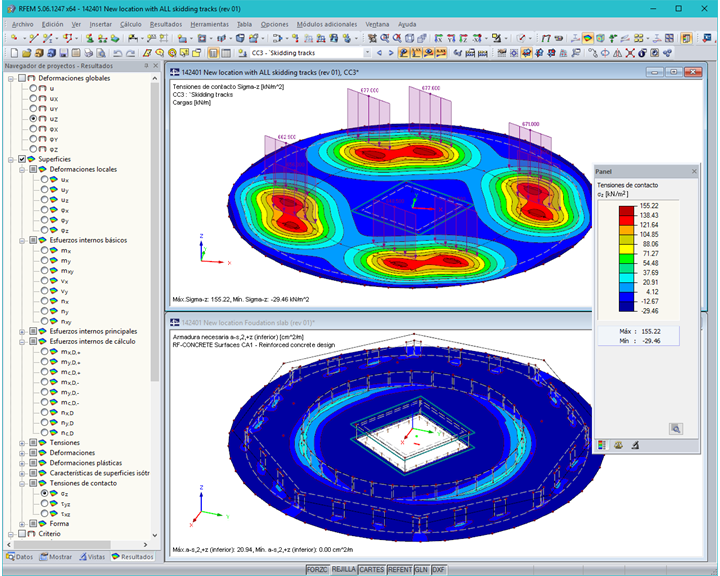

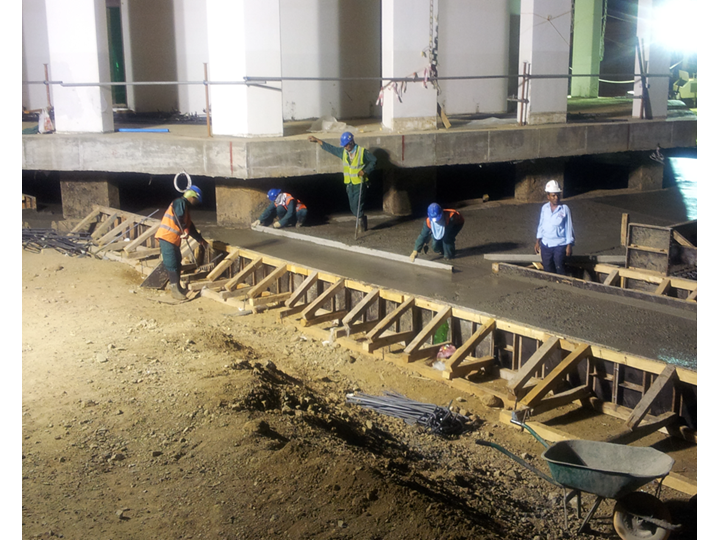

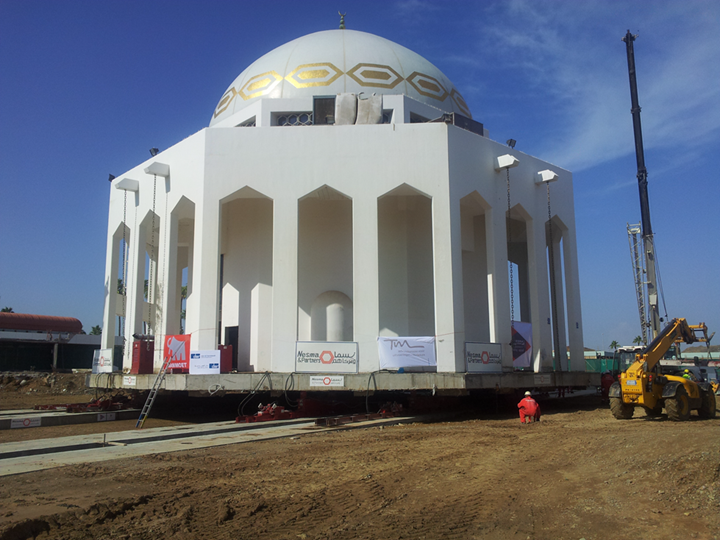

La operación se ingenió y realizó meticulosamente por dos clientes de Dlubal. Techniek en Methode BV de Países Bajos estuvo a cargo del cálculo estructural y dinámico de las losas de piso y de las vías que soportaron la estructura completa durante la fase de transporte. Mammoet levantó la mezquita, la desplazó completamente a unos 120 metros de su nueva ubicación y la estableció de nuevo en menos de 48 horas.
Rescate de la mezquita de la demolición
Las instrucciones originales fueron el demoler la mezquita de bello diseño y construir una idéntica en una nueva ubicación. En su posición original la mezquita estaba bloqueando la nueva construcción y ampliación de un hospital.
Este proceso de reconstrucción habría llevado unos diez meses. La operación duró solo tres meses, incluidos los preparativos y la adaptación. Gracias a esto, el cliente no sólo mantuvo la zona limpia y tranquila, sino que también se ahorró 7 meses de tiempo de construcción.
Las obras se ejecutaron sin incidencias. Después de tan sólo un breve tiempo, los visitantes de la mezquita pudieron continuar con sus oraciones.
En el siguiente video se puede ver la animación del transporte del edificio deslizándose: Traslado de mezquita
