Přemístění mešity v Saúdské Arábii

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

V saúdskoarabském městě Džidda bylo potřeba přesunout 2400tunovou mešitu do vzdálenosti 120 m od původního stanoviště. To bylo v historii Saudské Arábie poprvé, co se přesouvala celá stavba na jiné místo.

Statický výpočet
Techniek en Methode B.V. Nizozemsko
www.tenm.nu
Konstrukce Dodavatel
Nesma Trading Co. Ltd, Saúdská Arábie
www.nesma-trading.com

Subdodavatel - realizace přesunu
Mammoet Middle East
www.mammoet.com
Investor Národní garda Saúdské Arábie (SANG)

Model

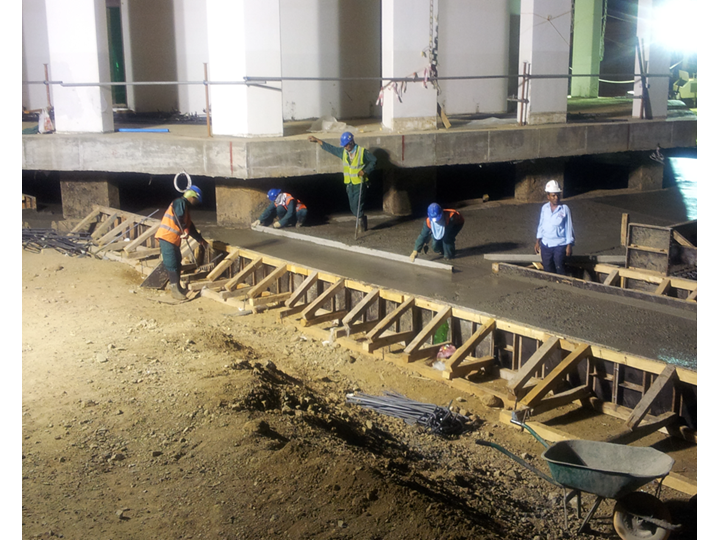

Následující údaje se vztahují k základové desce:

Délka: 28 m, Šířka: 28 m
Uzly: 109 | Plochy: 2 | Konečné prvky: 27 695 | Materiály: 1

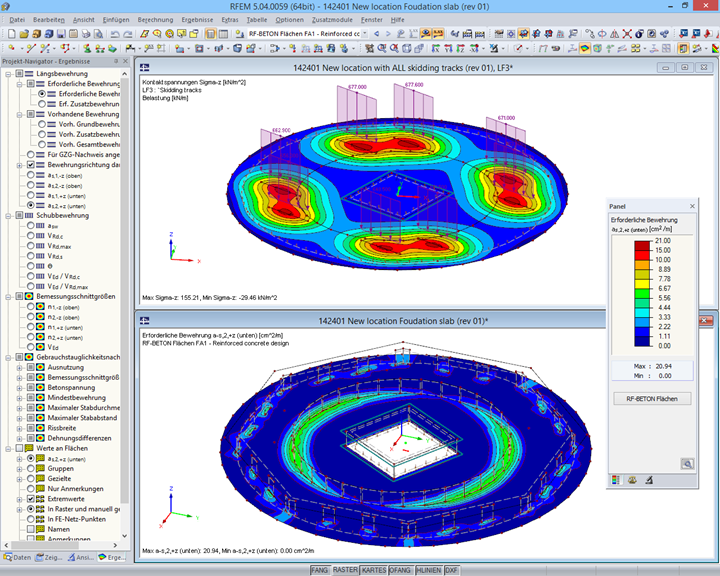

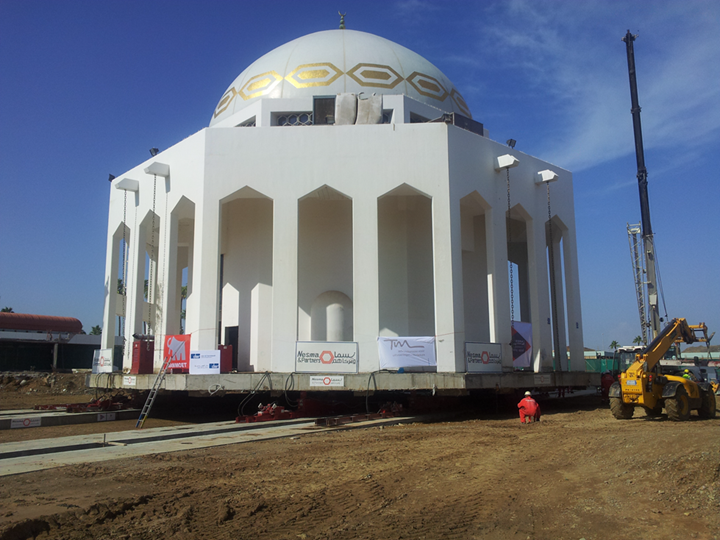

Přesný návrh a realizaci projektu přemístění mešity zhotovili dva klienti společnosti Dlubal Software. Společnost Techniek en Methode B. V. Niederlande vypracovala statický posudek základové desky a posuvné konstrukce, která podpírala celou budovu během fáze přesouvání. Během 48 hodin společnost Mammoet nadzvedla mešitu pomocí systému hydraulických ližin a přesunula ji na 120 metrů vzdálené místo, kde ji znovu usadila.

Záchrana mešity před demolicí

Prvotní plány počítaly s demolicí nádherně zdobené mešity a výstavbou její kopie na novém místě. Mešita na svém původním stanovišti bránila přestavbě a rozšíření přilehlé nemocnice.

Tato varianta by si vyžádala asi 10 měsíců. Na projekt přemístění mešity včetně přípravných a dokončovacích prací stačily pouhé 3 měsíce. Tímto řešením zadavatel předešel vzniku velkého množství prachu a hluku v oblasti staveniště a navíc ušetřil 7 měsíců výstavby.

Přesun mešity proběhl bez problémů. Za krátkou dobu mohli věřící znovu vstoupit do svatostánku.

Video přemístění budovy naleznete zde: Přesun mešity
