Centro de la comunidad judía con sinagoga en Ratisbona, Alemania
Proyecto de cliente
El centro de la comunidad judía que incluye una sinagoga es una estructura de éxito en todos los aspectos, adaptándose fácilmente al paisaje urbano de Ratisbona en Alemania. La conexión de un centro comunitario en la parte norte y una sinagoga con cúpula esférica en la parte sur es algo muy especial.
| Inversor |
Comunidad judía de Ratisbona www.jg-regensburg.de |
| Arquitecto: |
Staab Architects GmbH www.staab-architekten.com |
| Cálculo de estructuras |
Ingenieurbüro Baumruck + Oswald www.baumruck-oswald.de |

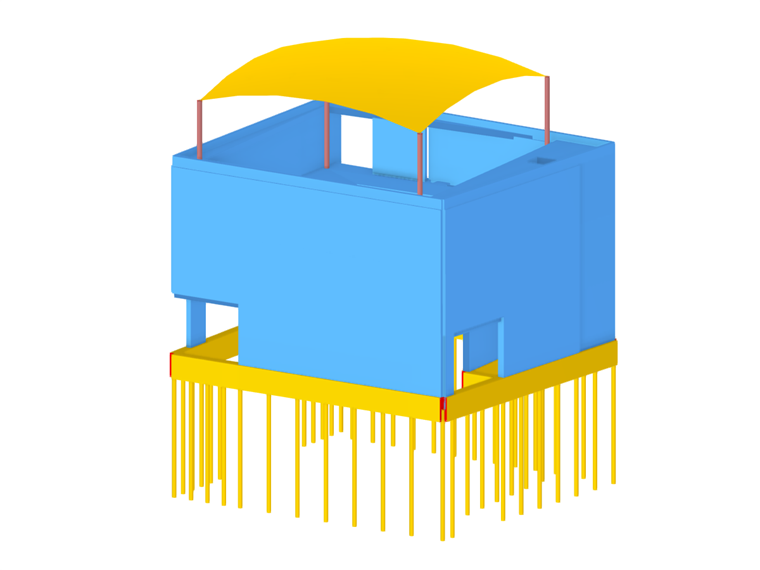

Datos del modelo
Modelo
El centro de la comunidad judía en Ratisbona es un símbolo importante para su comunidad. Una sinagoga estuvo en uso en la ciudad hasta 1938; fue incendiada durante los pogromos de noviembre.

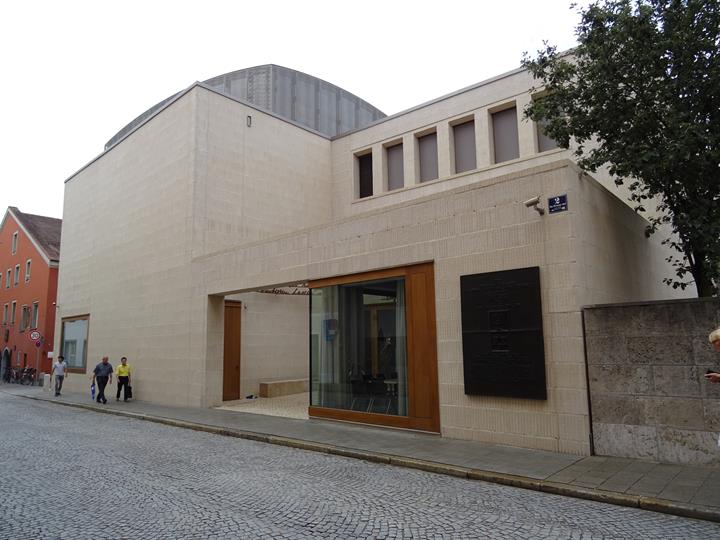

En el sitio, se ha creado un nuevo centro comunitario con una sinagoga. Sobre todo, el edificio se destaca de los edificios circundantes debido a la cúpula esférica de la sinagoga y al mismo tiempo se integra a la perfección en el paisaje urbano. ¡Un proyecto de construcción realmente exitoso!
Estructura

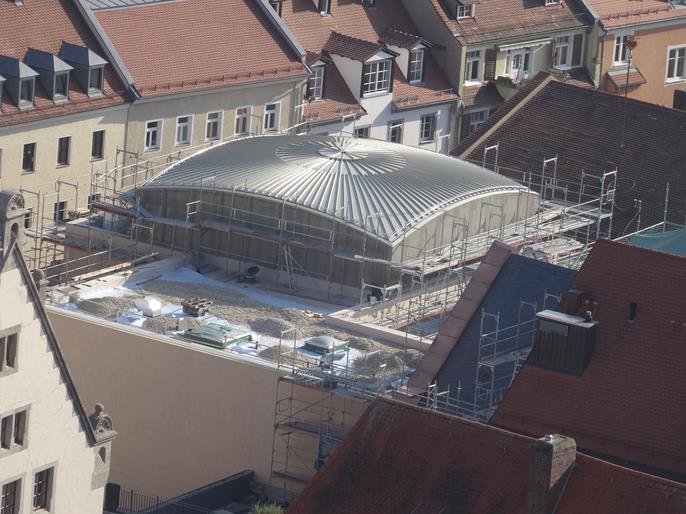

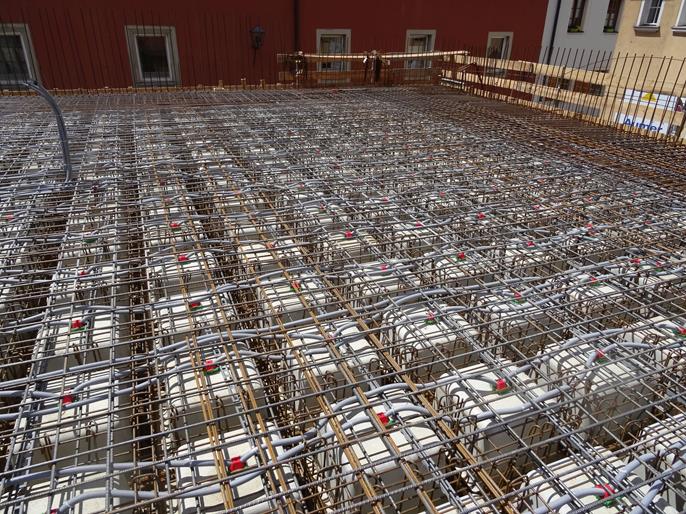

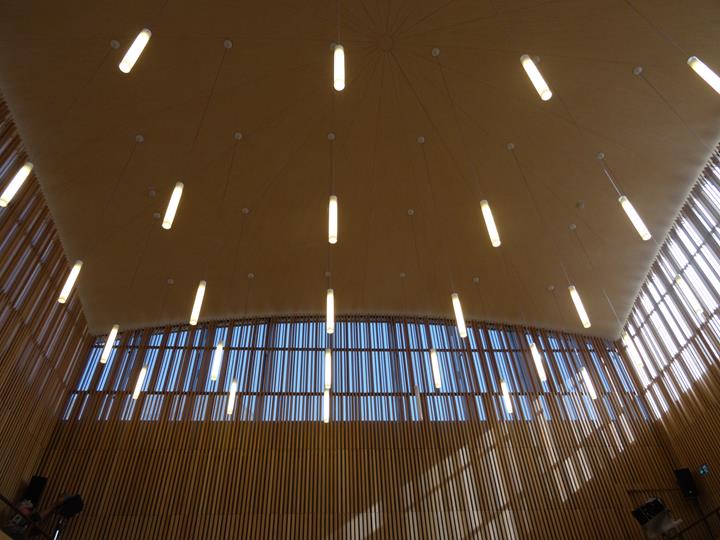

El centro comunitario, incluida la sinagoga, es de hormigón armado. La cubierta plana con forjados de hormigón armado en la parte norte da paso a un impresionante montaje de forjados hacia el sur. La sinagoga está cubierta por una cúpula esférica de madera contralaminada, que también se acentúa en el interior del edificio por el espacio abierto de la galería. Las vigas de acero curvadas verticalmente forman la parte superior de la cúpula y se integran armoniosamente en el cuadro general.

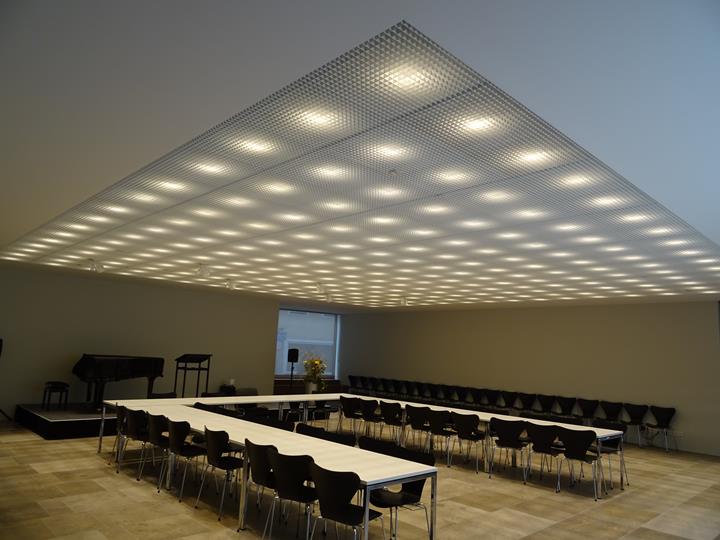

Mientras que la parte norte del edificio, el centro comunitario, se construyó en tres pisos, el salón comunitario se encuentra en la planta baja del área sur y la sinagoga se encuentra directamente encima del mismo en el segundo y tercer piso. Las dimensiones en el plano de la planta son 26 m x 26 m, la altura del edificio es de aproximadamente 10 m. El nuevo edificio se basó en micropilotes. Todo el edificio está rodeado por un revestimiento de 11.43 cm de espesor en forma de ladrillos macizos de clínker.

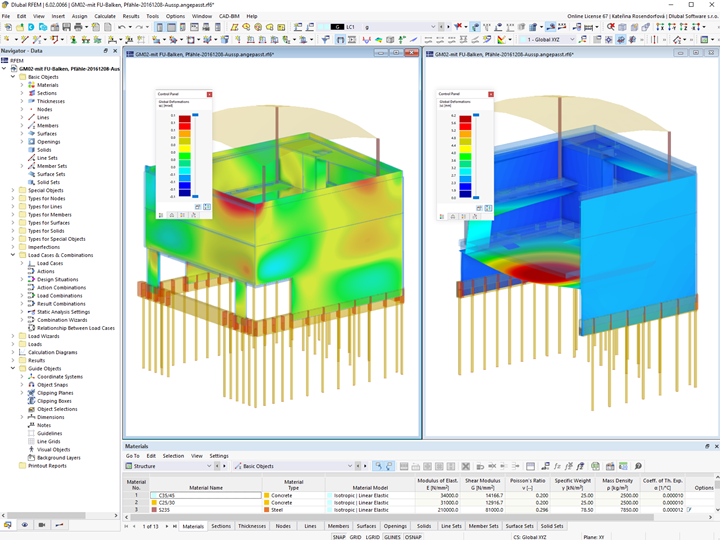

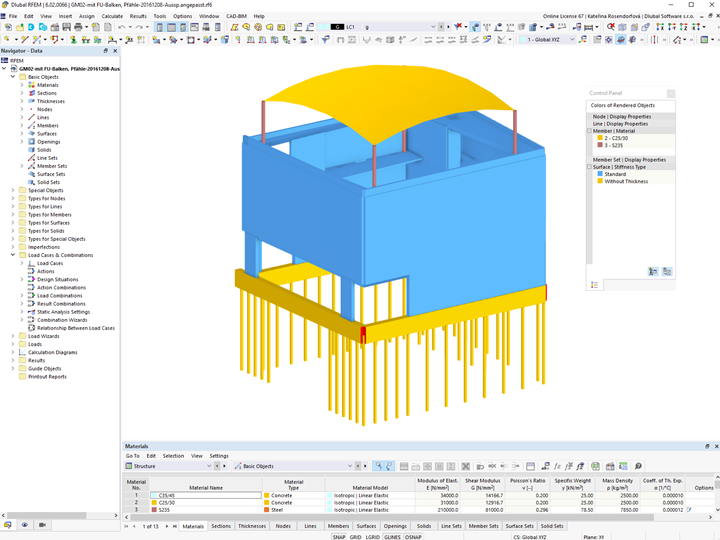

El estudio de ingeniería alemán para análisis estructural y construcción de edificios BAUMRUCK + OSWALD calculó la sinagoga con RFEM.
Ubicación del proyecto
Am Brixener Hof 2
Palabras clave
Centro comunitario Sinagoga Hormigón armado Cúpula
