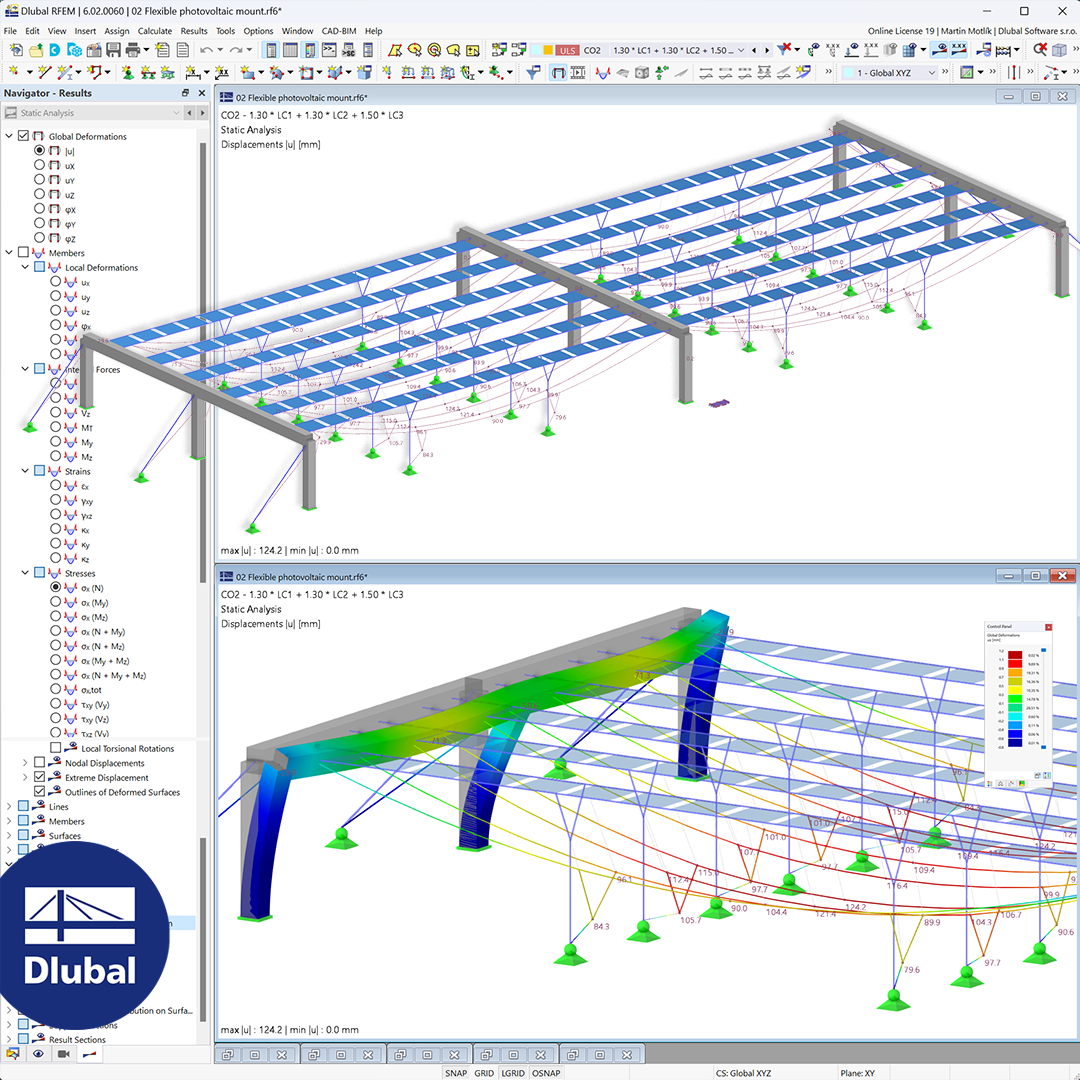

Soporte fotovoltaico flexible | Modelo de análisis estructural descargable para RFEM 6

Con el complemento Timber Design, es posible diseñar pilares de madera según el método ASD estándar de 2018 NDS. El cálculo preciso de la capacidad de compresión de barras de madera y los factores de ajuste son importantes para las consideraciones de la seguridad y el diseño. El siguiente artículo verificará la resistencia crítica al pandeo máxima calculada por el complemento Timber Design utilizando ecuaciones analíticas paso a paso según la norma NDS 2018, incluidos los factores de ajuste de compresión, el valor de cálculo de compresión ajustado y la relación de cálculo final.

Las secciones de perfiles laminados, el tipo de sección más común en RFEM y RSTAB, también pueden tener parámetros definidos por el usuario. Para hacer esto, seleccione la sección a modificar en la biblioteca de secciones y haga clic en el botón [Entrada paramétrica ...].

En este artículo, se verifica la idoneidad de una madera de 2x4 dimensiones sujeta a flexión biaxial combinada y compresión axial utilizando el módulo adicional RF-/TIMBER AWC. Las propiedades y la carga del conjunto viga-pilar se basan en el ejemplo E1.8 de los Ejemplos de diseño estructural de madera de AWC 2015/2018.

Con la opción de visualización modo cámara de vuelo, puede volar a través de su estructura RFEM y RSTAB. Controla la dirección y la velocidad del vuelo con tu teclado. Además, puede guardar el vuelo a través de su estructura como un video.

La interfaz directa con Revit permite actualizar el modelo de Revit según los cambios que se hayan realizado en RFEM o RSTAB. Dependiendo de la modificación, es posible que haya que regenerar los objetos de Revit (eliminando el objeto y su regeneración posterior). La regeneración se realiza en base al modelo de RFEM/RSTAB.

Si desea evitar esta regeneración, active la casilla 'Actualizar solo materiales, espesores y secciones'. En este caso, solo se ajustarán las propiedades de los objetos. Sin embargo, en este caso no se consideran los cambios diferentes a los del material, el espesor de la superficie y la sección.

La propuesta de armadura de RF-/CONCRETE Members se puede exportar a Revit. Actualmente, son compatibles las secciones rectangulares y circulares.

Las barras de la armadura se pueden modificar después en Revit.
