RS STEEL BS: Cálculo según BS 5950-1 o equivalente EN 1993-1-1

Módulo adicional para RSTAB 8 }

Precios

Módulo adicional STEEL BS para RSTAB 8

El módulo adicional STEEL BS realiza el cálculo del estado límite último y de servicio de barras y conjuntos de barras según las normas BS 5950-1:2000 (norma británica) y BS EN 1993-1-1 (Eurocódigo 3: Anejo británico).

Cálculo de barras de acero según BS 5950-1:2000 (norma británica) o BS EN 1993-1-1 (EC 3: anexo británico)

Total de artículos: 3

RF-/STEEL BS | Características

Dimensionamiento para tracción, compresión, flexión, corte y combinaciones de fuerzas internas
Comprobación de estabilidad para pandeo por flexión y pandeo lateral-torsional
Determinación automática de cargas críticas de pandeo y momentos críticos de pandeo lateral-torsional mediante un programa FEM integrado especial (cálculo de valores propios) para condiciones generales de carga y apoyo
Posibilidad de soporte lateral discreto para vigas
Clasificación automática de secciones transversales
Comprobación de deformaciones (utilización en servicio)
Optimización de secciones transversales
Amplia selección de secciones disponibles, como perfiles I laminados, perfiles U, perfiles huecos rectangulares, ángulos, doble ángulo (disposición ala con ala), perfiles T. Perfiles soldados: forma de I (simétrico y asimétrico respecto al eje fuerte), perfiles U (simétricos respecto al eje fuerte), perfiles huecos rectangulares, ángulos, tubos redondos, barras redondas
Tablas de resultados claramente estructuradas
Documentación de resultados exhaustiva con referencias a las ecuaciones utilizadas de la norma
Opciones versátiles de filtrado y clasificación para resultados, incluida la lista por barra, por sección, por ubicación x o por casos de carga/combinaciones de carga/combinaciones de resultados
Tabla de resultados para esbeltez de barras y fuerzas internas críticas
Lista de materiales con datos de peso y volumen
Integración sin fisuras en RFEM/RSTAB
Unidades métricas e imperiales

Trabajo con RF-/STEEL BS

Las entradas en RFEM/RSTAB con respecto a material, cargas y combinaciones deben ser introducidas de acuerdo al concepto de diseño de la norma BS 5950 (o Eurocódigo). En la biblioteca de materiales de RFEM/RSTAB ya están incluidos los materiales adecuados para BS 5950 y Eurocódigo.

RFEM/RSTAB permite la generación automática de las combinaciones adecuadas según BS 5950 (o Eurocódigo). Sin embargo, todas las combinaciones también pueden ser generadas manualmente en RFEM/RSTAB. En el módulo RF-/STEEL BS, además de seleccionar las barras y conjuntos de barras a dimensionar, se eligen primero los casos de carga a dimensionar, así como las combinaciones de carga y de resultados.

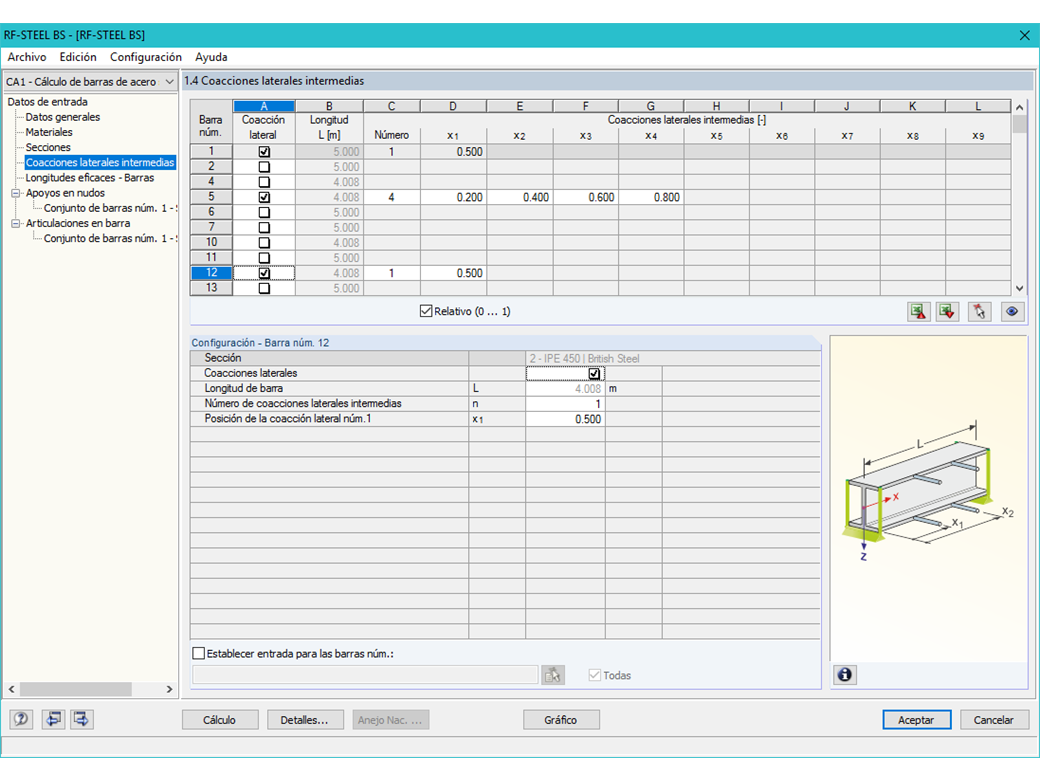

En los pasos siguientes pueden ajustarse las configuraciones predeterminadas para apoyos laterales intermedios y longitudes de pandeo. Al utilizar conjuntos de barras, pueden definirse condiciones de apoyo y excentricidades individuales en cada nudo intermedio de las barras individuales. Una herramienta FEM especial determina internamente en el programa las cargas y momentos críticos necesarios para la verificación de estabilidad para estas situaciones.

RF-/STEEL BS | Resultados

En la primera tabla de resultados, se obtiene el grado máximo de utilización con la verificación correspondiente por cada caso de carga dimensionado (combinación de carga / combinación de resultados).

En las tablas de resultados adicionales, todos los resultados detallados se presentan temáticamente en menús de árbol expandibles. Todos los resultados intermedios a lo largo de las barras se pueden leer en cualquier punto. De esta manera, se puede rastrear exactamente cómo el módulo realiza las verificaciones individuales.

Todos los datos del módulo son parte del protocolo de impresión de RFEM/RSTAB. El contenido del protocolo y la profundidad deseada de la salida para las verificaciones individuales se pueden seleccionar de manera específica.
